电磁流量计安装方法和步骤

来源:www.shelok.net作者:发表时间:2015-03-10

本的主要内容是关于电磁流量计安装,安装要求步骤,电磁流量计安装规范以及图文说明,是电磁流量计安装的完整版本包括底部相关文章阅读。

1.1  电磁流量计安装直管段要求
        电磁流量计安装时要保证有足够的直管段,一般遵从前5d后3d 的原则(d为管道直径),安装时尽可能远离各种阀门、弯头、三通、异径管等影响流态分布的管段,如不可避免须把流量计安装在管件的前面,一般要求异径管、阀门10d,90°弯头、三通后5D 直管段。

1.2  电磁流量计安装方向及位置
        传感器垂直安装最为理想,但要注意流体流向应为下进上出。水平安装时电极的轴线应水平;如电极的轴线与地面垂直,处于上面的电极易集气,下面的电极易结垢或被污物覆盖,影响电极与流体的接触,造成误差。安装位置应选择在任何时候测量导管内都充满液体的地方,以防止由于测量管内没有液体而显示不在零点上所引起的错觉。管路设计中应确保液体中不产生气泡,流量计应尽量安装在阀的上游,以免因为阀的节流作用,使管道中的压力降低,从而产生气泡。传感器的周围不能有较大的干扰电磁场(如大功率电动机、变压器),以免产生测量误差。

        电磁流量计测量线路把被测液体电位作为零电位,多数场合被测液体为地电位,转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。另外,电磁流量计传感器的输出信号很小,在满量程时只有2.5~8.0 mV,流量很小时,输出只有几微伏,外界略有干扰,就会影响仪表精度。为保证电磁流量计正常工作,同时减少电气干扰,电磁流量计要有良好的接地措施。

电磁流量计接地时,应注意以下几点。
(1)传感器的测量管、外壳、屏蔽线、转换器及二次仪表都要接地。
(2)传感器、转换器应单独接地,绝对不要连在电动机、工艺管道上,接地电阻应小于10Ω。
(3)传感器、转换器的接地在现场,去二次仪表的屏蔽层在控制室一侧接地,切勿多端接地,以免因电位不同而引入干扰。
(4)传感器安装在金属管道上,可将传感器的接地导线按制造厂的要求连接在2 侧管道法兰上,形成可靠的接地回路(见图1)。仪表的接地点应是一个独立的接地点,不允许与其他电气设备的接地线连接在一起。

传感器在金属管道上的接地安装.


        传感器安装在塑料管道或内壁有绝缘涂层、衬里的管道上,两端应安装接地环(或带有接地电极的金属短管),然后用导线连接,使管内流动的介质与大地短路,具有零电位(见图2)。

传感器在绝缘管道上的安装


1. 4 配管
        (1)为消除法兰跳动和断裂,安装流量计时应校正管道的不对中或倾斜,以及2个法兰之间的安装距离偏差。如果安装在较长的架空管线上,流量计2个法兰间应有支撑管线的支座,防止管路振动产生应力。
        (2)消除管道中焊渣等异物。

1.5 加装异径管时应注意的问题
        为了在安装异径管后对流态不造成太大的影响,要求异径管的中心锥角不大于15°,越小越好,这是实际生产中经常忽略的问题。
2、 结语
        电磁流量计已广泛应用于工业生产,选型和安装中应注意上述事项,以使电磁流量计在生产中发挥应有的作用。

电磁流量计安装要求:

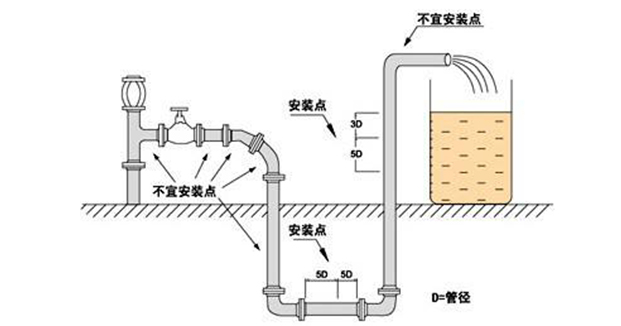

电磁流量计安装位置正确图

        为了正确地测量,在选择管道上的安装位置时应注意以下几点要求:

        1.传感器既可垂直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

        2.介质在安装位置应满管流动,避免不满管及气体吸附在电极上。

        3.流量计安装位置介质不满管时,可采取抬高流量计后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。

        4.流量计前后直管段长度:前段≥10DN,后端≥5DN (DN是管径)

电磁流量计安装方法和步骤

5.1 选择电磁流量计安装位置:
         在选择安装位置时,应注意以下几点:
         A. 安装位置尽量选在无管道振动或振动小的位置,振动加速度不能大于2g,如振动大则需采取减振措施;
         B. 传感器的上游和下游必须有足够的直管段(见图二)

         C. 检修阀安装在传感器上游,流量调节阀安装在传感器下游;
         D. 尽量选择便于安装和检修的位置;
         E. 应选择环境干燥的位置;
         F. 传感器可以安装在水平管道上,也可以安装在垂直管道上。但在垂直管道上安装时,介质必须自下而上流动。
         G. 传感器尽量安装在室内,必须安装在室外时应注意防水,在放大器盒外电缆应弯成U型;
         H. 传感器应远离电噪声,如大功率变频器、大功率变压器、电动机和大功率无线收发设备等。
5.2 电磁流量计安装要求:
         A.焊接时,要保证法兰端面与管道中心线垂直;
         B.安装孔孔距较大处为表杆安装位置,而且两法兰安装孔的方向应一致;
         C.法兰焊接完毕后,管道内要清理干净不得存有焊渣等杂物。
5.3 电磁流量计安装步骤:
         A. 选定安装位置,将按图二选取合适长度的前后直管段和长度为L1(图五、表五所示)的管段一并切割下来;
         B. 在前后直管段上各焊接上一个法兰,在传感器两端加上密封垫后,用双头螺栓将传感器与法兰联接好(注意表体箭头方向要与流体流动方向一致);
         C. 将传感器的前后直管段焊接在原管道上。
方法二(如图四所示)
         A. 选定安装位置,按图三确定好前、后直管段,在前后直管段之间割下长度为L1(图五、表五所示)的管段;
         B. 将法兰焊接在前后直管段上,焊接时应注意两法兰所有安装孔保证同心;
         C. 将传感器两端安装密封垫后,用双头螺栓将传感器与法兰联接好。
