  孔板流量计误差分析
  发布时间:2018-06-04

摘要:孔板流量计在核电厂中应用广泛。以某核电厂孔板流量计为例,通过6个假设流量点在同等压力波动下仪表显示误差的计算,分析了孔板流量计的工作误差及误差趋势,有利于孔板流量计的正确使用。
1概述
  孔板流量计是压差流量计的一种,是使用最广泛、历史最久的一种流量测量仪表,在核电厂有广泛使用。在核电的调试过程中,不同工况下的流量跨度较大,连接孔板流量计的测量误差,正确的使用孔板流量计对调试结果的影响较大。笔者分析了不同流量下孔板流量计的误差,孔板流量计的使用有一定的指导作用。
2孔板流量计的工作原理
  孔板流量计就是在管道中放置一个比管道内径还小的孔板。在孔板前流体稳定的向前流动,流体流过孔板时,由于孔径变小,截面积收缩,使稳定流动状态被打破。在孔板附近收缩处,流体的流速会增加,这样流体的静压力就会增加,在孔板前后会造成静压差。产生的静压差和流体的流量有关,流量越大静压差也越大,通过测量静压差就可以来测量流体的流量。根据流体力学基本知识,流体经过节流后,压降与流速的平方成正比,即:

  式(3)中:U0为孔板流量计输出;UI为孔板压差输出;t为0点输出值。
3孔板流量计示数波动分析

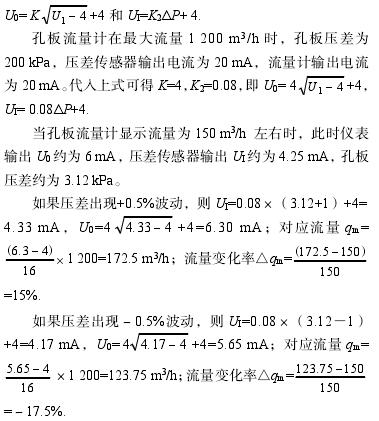

  以某核电厂孔板式流量计为例,型号为ROSEMOUNT1152DP5N92T1917;流量范围为0~1200m3/h;压差范围为0~200kPa;压差传感器输出电流范围为4~20mA;流量计输出电流范围为4~20mA。公式(2)和(3)可转化为

  同理,当孔板流量计显示流量为300m3/h左右时,此时仪表输出U0约为8mA,压差传感器输出UI约为5mA,孔板压差约为12.5kPa。
  如果差压出现+0.5%的波动,流量的变化率为4%.
  如果差压出现-0.5%的波动,流量的变化率为-4%.
  当孔板流量计显示流量为400m3/h左右时,仪表输出U0约为9.33mA,压差传感器输出UI约为5.78mA,孔板压差约为22.22kPa。
  如果差压出现+0.5%的波动,流量的变化率为2.38%.如果差压出现-0.5%的波动,流量的变化率为-2.13%.当孔板流量计显示流量为600m3/h左右时,仪表输出U0约为12mA,压差传感器输出UI约为8mA,孔板压差约为50kPa。
  如果差压出现+0.5%的波动,流量变化率为0.5%.
  如果压差出现-0.5%波动,流量变化率为-1%.
  当孔板流量计显示流量为800m3/h左右时,此时仪表输出U0约为14.67mA,压差传感器输出UI约为11.11mA,孔板压差约为88.89kPa。
  如果差压出现+0.5%的波动,流量变化率为0.59%.
  如果压差出现-0.5%波动,流量变化率为-0.53%.
  当孔板流量计显示流量为1000m3/h左右时,仪表输出U0约为17.33mA,压差传感器输出UI约为15.11mA,孔板压差约为138.89kPa。
  如果差压出现+0.5%的波动,流量变化率为0.35%.
  如果差压出现-0.5%的波动,流量变化率为-0.4%.

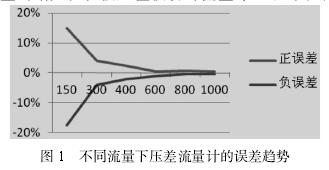

  通过对6个流量点的计算可以发现,在同等压力波动下,150m3/h时孔板式流量计显示值误差最大,可达到仪表量程的17.5%,如果流量继续减小,则仪表显示的误差会更大。其次是600m3/h,而1000m3/h时的误差最小,如图1所示,即在流量较小时,孔板压差的波动对流量计的显示影响较大,随着流量的增大,孔板压差波动对流量计显示的影响减小。
不同流量下孔板流量计误差趋势图
4结论
  当压孔板流量计流量很小时,流体细微的扰动(比如管道振动、泵出口压力的微小波动)都会造成差压流量计显示剧烈变化,如流体流量为150m3/h时,流体压差有1kPa的波动,流量计波动达到17.5%。流量逐渐增大,孔板压差波动对压差式流量计显示的影响越小。
