塑料管转子流量计原理与结构 |
塑料管转子流量计的主要测量元件转一根小端向下，大端向上垂直安装的锥形管及其在内可以上下移动的浮子。当流体自下而上流经锥形管时，在浮子上、下之间产生压力差，浮子在此压力差作用下上升，当使浮子上升的力与浮子所受的重力、浮子及粘性力三者的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定比例关系，浮子的位置高度可转流量量度。
浮子直径大处的上边为读数边。

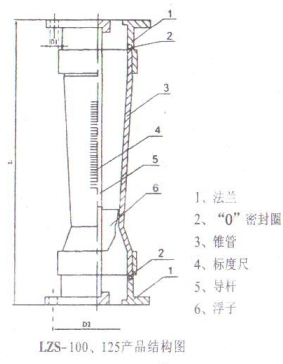

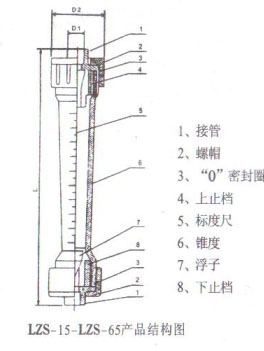

LZS-塑料管精密耐用转子流量计外形安装尺寸
外形安装尺寸 |
型号 |
尺寸(mm) |
适用管道
(mm) |
短管型 |
L |
D1 |
D2 |
slk-LZS-15 |
202 |
20 |
45 |
15或20 |
slk-LZS-25 |
226 |
32 |
60 |
25或32 |
slk-LZS-32 |
288 |
40 |
74 |
32或40 |
slk-LZS-50 |
341 |
63 |
98 |
50或63 |
slk-LZS-65 |
430 |
75 |
122 |
65或75 |
slk-LZS-100 |
520 |
法兰连接 |
100 |
slk-LZS-125 |
520 |
法兰连接 |
125 |
