超声波液位计安装示意图
发布时间:2015-3-9

    slkCYW系列超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器(换能器)发出,声波经液体表面反射后被同一传感器接收或超声波接收器,通过压电晶体或磁致伸缩器件转换成电信号,并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。
超声波液位计安装示意图:

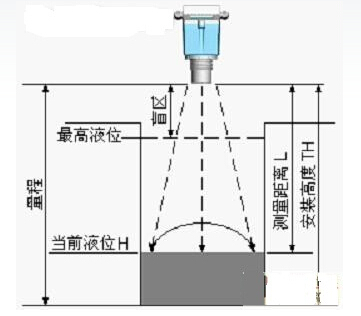

超声波液位计安装示意图
    如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H。
    仪表量程指仪表能够测量的距离,安装高度TH应小于量程。
    超声波液位计盲区指仪表在探头附近无法测量的区域,高液位与探头间距应大于盲区,例盲区为0.3m,则高液位与探头间距必须大于0.3m。
    探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿。
注:使用超声波物位计时,务必保证高料位不能进入测量盲区。
