天然气流量计类别与影响计量精度分析
发布时间:2017-02-09

1 天然气流量计类型

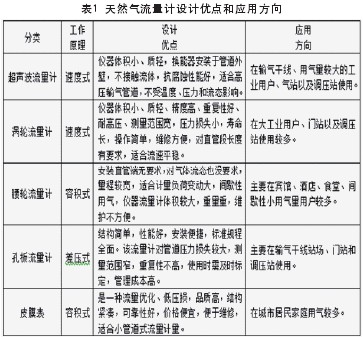

  基于当前天然气计量仪器的发展状况,从测量原理角度分析,天然气流量计可划分为5类,分别为超声波流量计涡轮流量计、腰轮流量计、孔板流量计以及皮膜表[1-4]。各类流量计具体工作原理和特点等如表1所示。?

2 计量精度影响因素分析
2.1 压力、温度
  天然气状态对压力与温度的变化十分敏感,气体体积在计量标准状态下,根据介质材料温度和压力,结合实际天然气运营情况,合理调准天然气标准范围,可以有效降低计量偏差。在北方,冬夏温差大,天然气流量计量误差范围3% ~8%,倘若未制定介质压力和温度计量规范,燃气公司会有一定程度损失[1-4]。
2.2 计量环境温度
  天然气计量精度也受到环境温度变化而变化,环境温度变化时,测量精度有所降低。长时间处于温度不稳定状态会导致仪器出现问题,计量装置中有一种仪器为流量传感器,是一种热膨胀性材料制成的,流量传感器对工作环境温度的变化感知很灵敏。计量环境温度很低时,天然气计量会较慢,计量误差也会较大,一般为正常计量值的2.6 ~3.9 倍,表明工作环境温差变化对计量仪表计量精度影响较大[5]。
2.3 技能与培训
  仪器操作人员对计量规范的认识以及技能的提高,有利于降低人为计量偏差。针对从事流量计量工作的人员,要加强技能培训和学习,提高计量队伍整体综合水平,首先,要了解计量仪表性能,检测不同压力和温差下仪表流量,根据工作环境选择型号、性能合适的计量仪器 ;其次,对操作人员进行安装培训,特别要了解计量器的工作原理,避免因人为操作不当导致计量仪器安装不对,引起较大的计量偏差。针对上述问题,要加强对工作人员技能培训,普及天然气流量计量误差知识,掌握计量装置工作原理,才能有效保证燃气公司天然气输送运行状态安全。
3 不同类型流量计精度影响因素分析
3.1 速度式流量计计量精度分析
  速度式流量计中使用最为广泛的是超声波流量计,速度式流量计还包括涡轮流量计、涡街流量计、旋进涡轮流量计。对速度式流量计计量精度影响较大的因素主要有 :
(1) 流体密度、粘度。密度和粘度越大,计量阻力越大,计量精度会降低,只有流体流速和流态均较平稳时,才能提高计量精度。
(2) 对涡轮流量计安装要求。测量仪器安装偏斜也会造成计量误差。
(3) 机械部件。仪器部件尺寸也会对涡轮仪计量结果产生影响,流体含有杂质或者流量计长时间运行,会对成轴承压产生磨损,计量准确性降低。
3.2 容积式流量计计量精度分析
  容积式流量计最为典型的是腰轮流量计,计算流量公式如下 :
q =?n·V
  式中 :q 为体积流量,m3/s ;n 为转动次数,周/s ;V 为一定时间排出流量体积,m3/ 时间。
其中泄漏量对计量准确性影响较大。泄漏量与流量计组成部件间隙有关,部件之间的间隙越大,计量误差越大,计算泄漏量引起的流量误差公式如下:

  在选用流量计的时候,应注意对仪器部件间隙参数检查,确保各项参数在精度允许范围内,才能满足误差测量要求。
3.3 差压式流量计计量精度分析
  差压式流量计主要为孔板流量计,对该仪器测量精度影响较大的是天然气的流体特性、仪器本身性能、以及安装使用条件等,具体分析如下 :
(1) 压力和温度。环境温度和压力的变化对天然气密度、压缩系数以及粘度都会产生影响,测量流体中含有杂质可能会导致部件转角口、管弯处形成冲刷和腐蚀。
(2) 仪器性能。流量计仪器孔板厚度、端面平整度、部件的轴度、取压位置、引压管位置的设定以及引管长度等,都会对流体积液产生影响,从而计量结果精度降低。
(3) 工况条件。安装管线合理性直接关系到流量计偏离中心,直管段测量的准确性。同时,环境温度、湿度、电磁干扰等对测量仪器有影响。
4 结语
  正确选择流量计的种类,了解各种流量计的使用要求,对提高天然气计量精度、降低计量偏差十分重要。操作人员应提高专业技能和知识水平,熟悉掌握仪器仪表技术特征,减少操作误差,提高计量准确率,确保设备安全运行。
