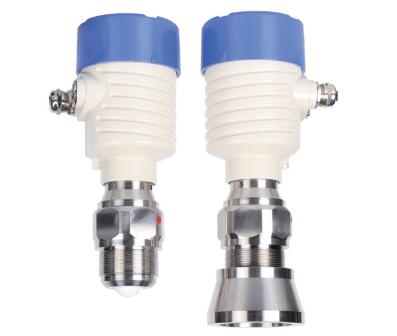

slk120G调频波雷达物/液位计
slk120G调频波雷达物/液位计特性
太赫兹波段工业计量级雷达
高精度,高可靠性,高性价比
高精度非接触式物位和液位测量,极窄波束,透镜天线探测能力强,穿透能力强
标准4~20mA电流输出/标准HART/MODBUS/PROFIBUS总线协议通讯
TFT LCD彩色液晶阳光显示屏,阳关下直视操作
slk120G调频波雷达物/液位计应用
适用于高温高压反应釜,超大储罐测量,导波管道测量
适用于高精度计量级测量,透视式测量
适用于强粉尘、蒸汽等极恶劣工况，以及带搅拌、加热棒等特殊过程仓储罐体
slk120G调频波雷达物/液位计技术参数
| 发射频率 |
120GHz,调频扫描频率宽度10 GHz |
测量范围 |
0.1~40/80/100m/150m |
测量分辨率 |
0.1mm |
测量精度 |
＜+/-0.7mm |
波速角 |
0.7° |
产品尺寸 |
253mm×97mm×97mm(不含法兰) |
产品连接 |
M48*2 |
天线类型 |
透镜,PTFE/PEEK/PE |
信号输出 |
1路: 4~20mA输出(DAC瞬时电流转换输出)(可选)
1路:HART/MODBUS/PROFIBUS通讯(可选)
1路:RS485通讯(接上位机) |
通讯类型 |
4~20mA/HART/MODBUS/PROFIBUS(视具体型号序列不同而不同) |
故障输出 |
22 mA和20.5 mA(可设置) |
过程温度 |
-55~80℃ |
相对湿度 |
≤95%RH |
过程压力 |
-100-4000KPa |
供电电源 |
四线制9-40VDC(建议12VDC)/110~250VAC/50Hz/60Hz(交流) |
调整方式 |
上位机设置软件/按键配置/手机App配置/罐旁表配置
320*240Dot TFT LCD彩色液晶阳光显示屏/4按键 |
电子仓外壳材料 |
铝合金 |
连接方式 |
M20*1.5(Φ5.9mm) |
防护类型 |
IP68 |
slk120G调频波雷达物/液位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
过程连接/材料 |
G螺纹M56×2不锈钢304
B法兰DN80/不锈钢304
C法兰DN100/不锈钢304
D法兰DN125/不锈钢304
E法兰DN150/不锈钢304
F法兰DN200/不锈钢304
H法兰DN250/不锈钢304
K法兰DN100/万向节/不锈钢304
Z法兰DN150/万向节/不锈钢304
W法兰DN200/万向节/不锈钢304
V法兰DN250/万向节/不锈钢304
Y特殊定制 |
天线形式/材料 |
B喇叭天线Φ90mm/不锈钢304 |
密封/过程温度 |
V Vitom/(-40~150)℃
K Kalrez/(-40~250)℃ |
电子单元 |
3 (4~20) mA/24VDC/HART四线制
4 (4~20) mA/220VAC四线制
5 RS485/Modbus |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
