 您现在的位置 > 首页 > 变送器仪表 > 棒式防腐雷达物位计

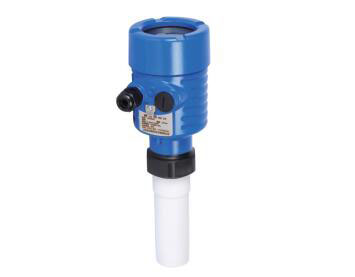

slkD55棒式防腐雷达物位计

简介:
  slkD55棒式防腐雷达物位计测量最大距离可达15米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于如:反应釜或固体料仓非常复杂的测量条件。
原理
  棒式防腐雷达物位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)

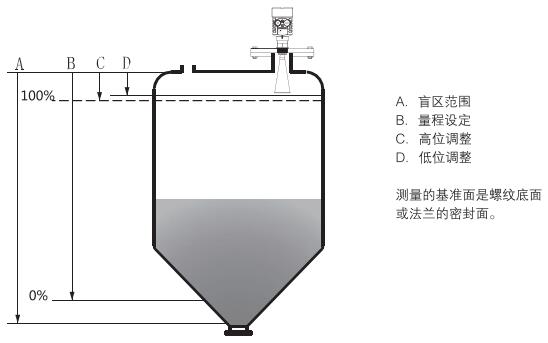

棒式防腐雷达物位计测量原理图
注:使用棒式防腐雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。
特点
  1. 棒式防腐雷达物位计采用了高达26GHz的发射频率,因而具有:
  2. 非接触雷达,无磨损,无污染。
  3. 天线尺寸小,便于安装
  4. 波长更短,对在倾斜的固体表面有更好的反射。
  5. 测量盲区更小,对于小罐测量也会取得良好的效果。
  6. 波速角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
  7. 几乎不受腐蚀、泡沫影响。
  8. 几乎不受大气中水蒸气、温度和压力变化影响。
  9. 严重粉尘环境不会影响电磁波工作。
  10. 高信噪比,即使在波动的情况下也能获得更优的性能。
  11. 高频率,是测量固体和低介电常数介质的最佳选择。

1. slkD55棒式防腐雷达物位计参数
应用:适合强腐蚀的液体
测量范围:15米
过程连接:螺纹、法兰
介质温度:-40~130℃
过程压力:-0.1~0.3Mpa
精度:±5mm
频率范围:26GHz
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线/四线)RS485/Modbus

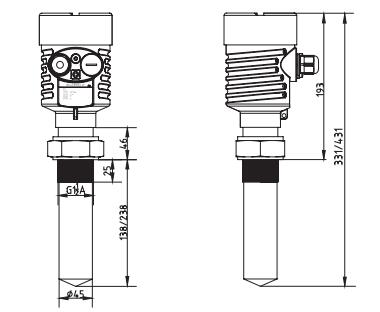

2. slkD55棒式防腐雷达物位计外型尺寸图

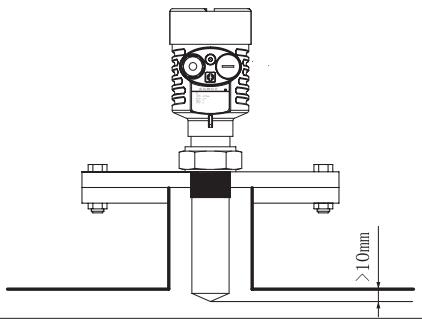

3. slkD55棒式防腐雷达物位计安装

4. slkD55棒式防腐雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

天线形式/材料

F密封喇叭/PTFE(-40~130℃)

过程连接/材料

G 螺纹G1?A
N螺纹G1?NPT
B 法兰DN50/PP
C法兰DN80/PP
D法兰DN100/PP
Y 特殊定制

容器接管长度

A 接管100mm
B 接管200mm

密封/过程温度

V 普通密封/(-40~150)℃

电子单元

3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC/四线制
5 RS485/Modbus/四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制

相关产品推荐:喇叭口雷达物位计;卫生型平面雷达物位计;抛物面雷达物位计;万向喇叭雷达物位计;水滴天线雷达物位计;
