slkD53喇叭天线雷达物位计

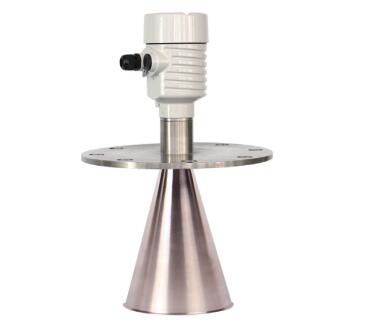

喇叭天线雷达物位计图

简介
  slkD53喇叭天线雷达物位计传感器是先进的雷达式物位测量仪表测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4~20mA叠加HART信号。
slkD53喇叭天线雷达物位计参数
应  用:适应各种存储容器或过程计量环境,液体、浆料、固体。比如:原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒。
测量范围:35米
过程连接:法兰
介质温度:-40~200℃
过程压力:-0.1~4Mpa
精  度:±10mm
频率范围:6GHz
防爆等级:Exb IIBT4 Gb
防护等级:IP67
信号输出:4~20mA/HART(两线)
喇叭天线雷达物位计特点

  1. 可以测量所有介电常数>1.8的介质
  2. 测量范围0-20m(可以扩展到35米)
  3. 采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
  4. 4~20mA输出或数字型信号输出
  5. 分辨率1mm
  6. 不受噪音、蒸汽、粉尘、真空等于工况影响
  7. 不受介质密度、粘稠度和温度的变化的影响
  8. 过程压力可达4Mpa
  9. 过程温度可达250℃
  10. 采用先进的非接触式测量,采用极其稳定的材料制造

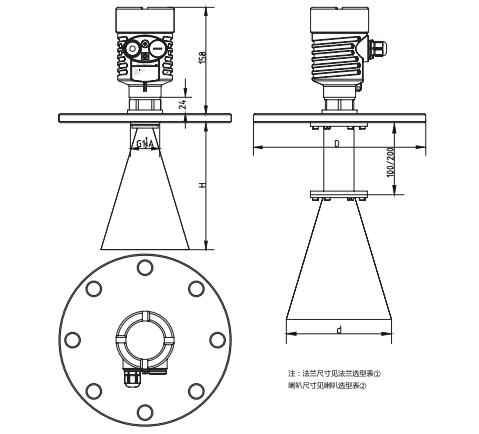

slkD53喇叭天线雷达物位计外型尺寸图
喇叭天线雷达物位计外型尺寸图
slkD53喇叭天线雷达物位计安装

喇叭天线雷达物位计安装图
slkD53喇叭天线雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

D不锈钢法兰DN150 PN16C型
E不锈钢法兰DN200 PN16C型
F不锈钢法兰DN250 PN16C型
Y特殊定制

天线型式/材料/

C喇叭天线146mm/不锈钢304
B喇叭天线196mm/不锈钢304
D喇叭天线242mm/不锈钢304

天线延长管

1. 无
2. 200mm
3. 300mm
4. 400mm

密封/过程温度

P 普通密封/-40…100℃
G普通密封/-40…250℃带散热片

电子单元

3 (4~20)mA/(24)VDC/HART两线制
4 (4~20)mA/(~24)VDC /HART四线制
5 (4~20)mA/(~220)V AC/HART四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
