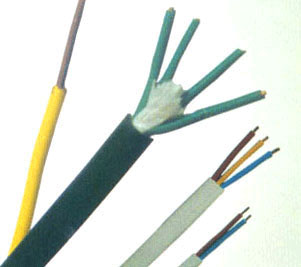

交联聚乙烯绝缘电力电缆

交联聚乙烯绝缘电力电缆

◆用途:交联聚氯乙烯绝缘电力电缆适用于额定电压U0/U为26/35KV及以下供输配电系统中。
◆执行标准:GB12706-91等效采用IEC502、IEC332-3标准
◆使用特性:工茁度:电缆线芯允许长期高不超过90℃
线芯短路温度不得超过250℃,持续时间不超过5秒。
◆弯曲半径:
单芯电缆允许弯曲半径:20(d+D)±5%
多芯电缆允许弯曲半径:15(d+D)±5%
◆敷设温度:低0℃时敷设,必须预先加温。
◆敷设落差:敷设不受水平落差限制。

电缆型号、名称及用途
型号 名称 适用范围
YJV
YJLV
ZR-YJV
ZR-YJLV
阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆 适用于室内外敷设,可经受一定的机械外力作用的场合,单芯电缆不能允许敷设在磁性管道中。
YJV22
YJLV22
ZR-YJV22
ZR-YJLV
阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘,聚氯乙烯护套钢带铠装电力电缆 适用于埋地敷设,能承受机械外力作用,但不能承受大的拉力。
YJV32
YJLV32
ZR-YJV32
ZR-YJB32
阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘,聚氯乙烯护套细钢丝铠装电力电缆 适用于水中或落差地区,能承受机械外力作用和相当拉力。
亦可生产聚乙烯护套YJY、YJLY系列产品
◆电缆规格:
芯数 铜导体 铝导体
YJV,ZR-YJV YJV22,ZR-YJV22 YJLV,ZR-YJLV YJLV22,ZR-YJLV22
1 1.5-500 10-500 10-500 10-500
2 1.5-300 4-240 10-300 10-240
3 1.5-300 2.5-240 10-300 10-240
4 1.5-300 2.5-240 10-300 10-240
5 1.5-300 2.5-240 10-300 10-240
3+1 4-300 4-240 16-300 16-240
3+2 4-300 4-240 16-300 16-240
4+1 4-300 4-240 16-300 16-240

表中示列入的产品标准、规格和截面,亦可按用户要求生产

生产范围:
型号
芯数
额定电压kV
3.6/6
6/6,6/10
8.7/10,8.7/15
12/20
21/35
26/35
导电线芯标称截面mm2
YJV
YJLV
ZR-YJV
ZR- YJLV
1
25-400
25-400
25-400
35-400
50-400
50-400
3
25-300
25-300
25-300
35-300
50-185
50-185
YJV22
YJLV22
ZR-YJV22
ZR-YJLV
3
25-300
25-300
25-300
35-300
50-185
50-185
YJV32
YJLV32
ZR-YJV32
ZR-YJLV32
1
25-400
25-400
25-400
35-400
50-400
50-400
3
25-300
25-300
25-300
35-300
表中未列入的产品标准、规格和截面,亦可按用户要求生产。

◆导电线芯直流电阻:
导体标称截面
导体大直流电阻
Ω/km
mm2
1.5
12.1
-
2.5
7.41
-
4
4.61
7.41
6
3.08
4.61
10
1.83
3.08
16
1.15
1.91
25
0.727
1.20
35
0.524
0.0868
50
0.387
0.641
70
0.268
0.443
95
0.193
0.320
120
0.153
0.253
150
0.124
0.206
185
0.0991
0.164
240
0.0754
0.125
300
0.0601
0.100
400
0.0474
0.0778
500
0.0366
0.0605

电缆3+1,3+2、4+1、电缆中3、4(主线芯)和1、2(辅线芯)之间的配备。
120主线芯
(mm2)
2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
辅线芯
(mm2)
1.5 2.5 4 6 10 16 16 25 35 50 70 70 95 120

◆电缆截流量:
导体 导体截面 非铠装型电缆 铠装型电缆
单芯 3芯 单芯 3芯
空气 土壤 空气 土壤 空气 土壤 空气 土壤
铜导体 1.5 30 43 21 25 - - - -
2.5 40 57 28 33 - - 28 33
4 53 74 37 44 - - 37 43
6 67 94 46 54 - - 47 54
10 93 127 63 73 105 125 63 71
16 124 165 84 94 136 162 84 92
25 168 213 109 120 180 210 110 118
35 207 256 132 144 220 253 134 141
50 252 304 159 169 265 299 161 167
70 308 372 195 205 322 366 197 203
95 384 449 237 245 398 442 239 242
120 439 512 273 278 465 505 275 274
150 507 575 310 309 521 567 314 305
185 591 650 355 347 604 639 354 341
240 694 757 416 399 706 744 414 392
300 810 855 473 446 819 842 - -
400 937 976 - - 949 962 - -
500 1078 1110 - - 1094 1094 - -

铝导体 10 71 97 48 56 81 96 49 55
16 121 162 82 92 133 159 82 90
25 130 165 85 93 140 163 85 92
35 160 199 102 111 170 196 104 110
50 195 235 123 131 205 272 124 129
70 239 289 152 159 250 284 153 158
95 298 348 184 190 208 343 185 188
120 340 398 213 216 361 392 214 213
150 392 445 241 240 404 439 242 237
185 459 505 277 271 469 497 277 267
240 539 589 326 312 549 578 325 308
300 629 664 272 351 636 654 - -
400 731 762 - - 741 751 - -
500 845 870 - - 858 858 - -

型号说明:
项目 代号 说明
阻燃代号 /
ZR
非阻燃可省略
阻燃
绝缘材料 YJ 交联聚氯乙烯材料
护套材料 V
聚氯乙烯
铠装材料 22
32
钢带铠装
细钢丝铠装
耐热等级 1
90
105
高工茁度为70℃,可省略
高工茁度为90℃
高工茁度为105℃
额定电压等级 0.6/1KV
26/35KV
额定工作电压U0/U为0.6/1KV
额定工作电压U0/U为26/35KV
规格   填写芯数×导体截面(N×S)
N:1 2 3 4 3+1 5 4+1 3+2
S:1.5 2.5 4 6 10……240mm2

型号规格表示:
例1:0.6/1KV铜芯交联聚乙烯绝缘聚氯乙烯护套、3芯120mm2交联电力电缆表示为:YJV0.6/1KV 3×120mm
例2:8.7/10KV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套、3芯70mm2高压交联电力电缆表示为:YJV228.7/10KV 3×70
◆交货长度:电缆一般应不少于100米,允许50米以上的短线交货、数量不超过交货总长的10%;如有特殊要求供需双方可另行协商。
