 您现在的位置 > 首页 > 流量仪表 > 单/双声道超声波水表

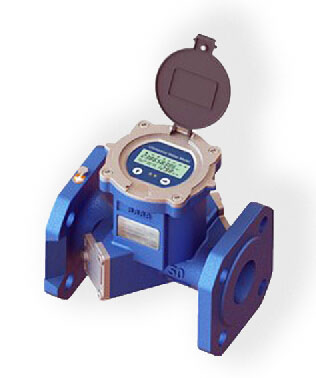

T3-1系列单/双声道超声波水表



    T3-1系列单/双声道超声波水表采用超声波测流技术,具有较大的量程比,解决了传统水表空转、小流量不计量的问题。广泛应用于城市供水管道,分户用水量总表、水资源取水监测,同时亦适用于多种工业现场。超声波水表在结构上采用了部件IP68化方案,即每一个部件都是IP68保护等级的。仪表腔体即使进水也能保证长期工作。
特点:
1、流体分层双声道测量(DN15~DN40为单声道、DN50~DN300为双声道),计量准确
2、9位数字显示累积流量,同屏4位数字显示瞬时流量
3、小于0.01m/s始动流速
4、安装无需直管段,适用于更多的场合安装
5、高可靠性设计,没有活动部件
6、两路隔离的脉冲信号/上下限越限输出,脉冲当量和脉冲宽度可编程
7、两线制4-20mA输出功能可选
8、内置3.6V锂电池,6年以上电池寿命
9、具有空管或长期流体静止状态下自动省电功能
10、IP68防护等级,完全灌封机芯,即使进水也能长期正常工作
11、年月日累计记录
12、标准RS485接口
13、红外线通讯接口,支持CJ-188通讯协议
14、支持标准MODBUS、M-BUS、HART通讯协议
15、具有TTL电平的脉冲输出及USART接口,方便连接其他低功耗设备
16、具有双路PT1000温度测量功能,能够实现热量计量
17、多种单位制定制,包括m³/h、GPM、L/m
性能参数:
项    目

参  数

仪表等级

二级

测量范围

水、污水、海水(其他液体需定制),并且充满管道

测量介质温度

0.1-30℃

工作环境

温度:-10~45℃;湿度≤100%(RH)

承受压力

1.6MPa/2.5MPa可选

结构形式

一体式

上游流场敏感度等级

U3

下游流场敏感度等级

D0

气候和机械环境安全等级

C级

电磁兼容性等级

E2级

通信接口

RS485/USART/红外

输出信号

两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出

供电电源

内置锂电池(3.6V)/DC5V直流电源/DC24V

防护等级

IP68

本地显示

双行显示包括9位累计量,4位瞬时流量,以及状态提示符及单位

数据存储

采用EEPROM/FLASH存储数据

测流周期

测量状态:1次/秒(也可设定为2~4次/秒);检定状态:4次/秒

电池寿命

电池寿命6年

流量范围:

公称直径
(mm)

量程比
R

流         量 (m³/h)

始动流量

小流量Q1

分界流量Q2

常用流量Q3

过载流量Q4

DN15

200

0.003

0.0125

0.020

2.500

3.125

DN20

200

0.0035

0.016

0.026

3.200

4.000

DN25

200

0.007

0.020

0.032

4.000

5.000

DN32

200

0.010

0.032

0.050

6.300

7.875

DN40

200

0.015

0.100

0.160

20.000

25.000

DN50

100

0.030

0.400

0.640

40.000

50.000

DN65

100

0.059

0.630

1.008

63.000

78.750

DN80

100

0.064

1.000

1.600

100.000

125.000

DN100

100

0.094

1.600

2.560

160.000

200.000

DN125

100

0.120

2.000

3.200

200.000

250.000

DN150

100

0.270

2.500

4.000

250.000

312.500

DN200

100

0.315

4.000

6.400

400.000

500.000

DN250

100

0.508

4.000

6.400

400.000

500.000

DN300

100

0.770

6.300

10.080

630.000

787.500

产品选型:
T3-1-①-②-③-④-⑤

代号

选项

内容

备注

口径

DN15~DN40-采用单声道
DN50~DN300-采用双声道

请选择所需的口径

材质

  1. 球墨铸铁(DN50~DN150)
  2. 焊接碳钢(DN200~DN300)
  3. 铜(DN15~DN40)
  4. 不锈钢(定制)

请根据口径选择

通讯接口

  1. RS485
  2. M-BUS

标配1

输出信号/外接电源

  1. DC5V
  2. 两线制4~20mA(可转DC24V供电)
  3. OCT1(集电极开路输出1)
  4. OCT2(集电极开路输出2)
  5. C1(TTL电平脉冲输出1)
  6. C2(TTL电平脉冲输出2)

标配1

无线抄表

  1. RF无线通信模块(研发中)
  2. GSM无线通信模块(研发中)

选择此项则不能选择通讯接口和输出信号
