 您现在的位置 > 首页 > 流量仪表 > LZB-GA24型玻璃转子流量计

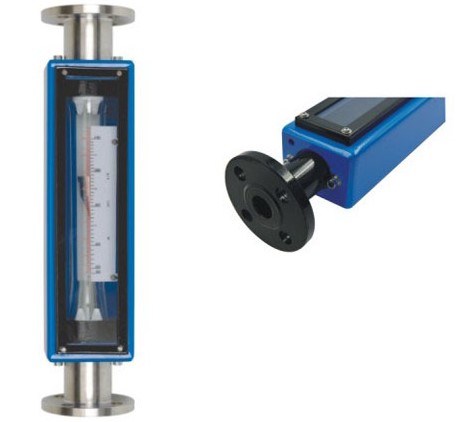

LZB-GA24型玻璃转子流量计



  LZB-GA24型玻璃转子流量计是众多玻璃转子流量计的一种产品,由于其具有测量精度高,稳定性好,互换性好等特点,以及可以提供毫米、百分、流量标尺以方便不同的用户选择使用。
LZB-GA24型玻璃转子流量计主要技术参数:

型?? 号

公称通径
DN(mm)

测?? 量?? 范?? 围

精度(%)

工作温度
(℃)

工作压力
(MPa)

水20℃
(L/h)

空气
101325Pa20℃(m3/h)

LZB-GA24-15
LZB-GA24-15F

15

4~40 6.3~63 10~100
12~120 16~160 20~200
25~250 30~300 36~360
40~400 46~460 63~630
65~650 75~750

0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20

1.5
2.5

-20~+60
或者
-20~+120
(特殊订制)

<1.0

LZB-GA24-25
LZB-GA24-25F

25

40~400 50`500 63~630
80~800 100~1000
120~1200 160~1600
200~2000 250~2500
300~3000

1.6~16 2~20
2.5~25 3~30
4~40 5~50
6~60

LZB-GA24-40
LZB-GA24-40F

40

160~1600 200~2000
250~2500 300~3000
400~4000 ?500~5000

5~50 6~60
8~80 9~90
12~120

<0.9

LZB-GA24-50
LZB-GA24-50F

50

250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~10000 1500~15000
4000~16000

10~100 12~120
16~160 20~200
30~300

<0.7

☆注:型号后面“F”为防腐型(法兰与浮子材质为不锈钢材质)

LZB-GA24型玻璃转子流量计安装尺寸
公称通径
DN(mm)

窗口尺寸
a×b

L

C

D

E

15

37×302



φ65

φ95

4-φ14

25

52×294

500

φ85

φ115

40

64×278

φ110

φ145

4-φ18

50

94×266



φ125

φ160

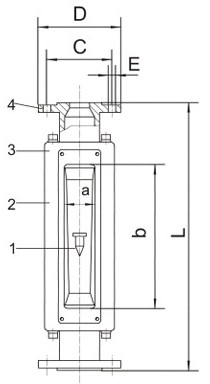

玻璃转子流量计尺寸图
LZB-GA24型玻璃转子流量计安装尺寸 LZB-GA24型玻璃转子流量计各部件材质:
1浮子材质

2防护罩材质

3视窗

4法兰材质

SS304 SS316

45#钢

亚克力透明板

45#钢 SS304
