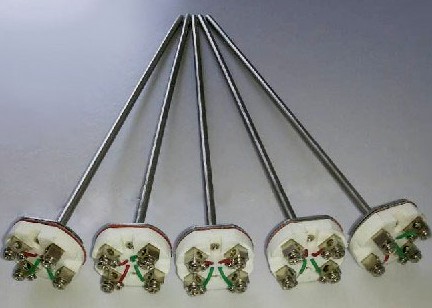

热电阻芯
|
|
热电阻芯是用于装配式热电阻产品的测温元件之一，其不仅可以转热电阻元件与热电阻保护管配套使用，也可以单独使用与显示仪表、记录仪表等二次仪表配套测量显示各生产过程中的液体、气体已经固体表面的温度。该产品具有体积小、精度高、线性好、热响应时间快、长期稳定等优点，是理想的测温元件之一。
主要技术参数：
1、规格直径：Ф3 Ф4 Ф5 Ф6 Ф8
2、精度等级：A级 B级
3、分度号： Pt100 Cu50
4、测温范围: -200度～600度
5、热响应时间：＜30S
6、测量端形式：单支：二线制 三线制 四线制 双支四线制 双支六线制
7、产品执行标准
JB/T 8623-1997 JB/T 8622-1997
8、温度测量与允差
热电阻类别 |
测温范围
℃ |
分度号 |
允许偏差△t℃ |
WZP型热电阻 |
-200~600 |
Pt100 |
B级(-200～600℃ 允差±(0.30+0.005|t|) |
A级(-200～550℃) 允差±(0.15+0.002|t|) |
WZC型铜电阻 |
-50~150 |
Cu50 |
B级 允差±(0.3+6.0×10-3t) |
注：式中"t"为感温元件的实测温度绝对值。 |
型号及规格
| WZ□ |
热电阻 标准型 |
|
标记 |
热电阻品种 |
C |
铜热电阻 |
P |
铂热电阻 |
|
标记 |
测量端形式 |
1 |
单支数（不标记）直径Ф3~Ф8 |
2 |
双支数（不适用于铜热电阻）直径Ф5~Ф8 |
|
标记 |
接线形式 |
-0 |
无安装固定方式 |
|
标记 |
接线形式 |
1 |
带瓷板 |
9 |
引线引出式 |
|
标记 |
精度等级 |
A |
A级 |
B |
B级 |
|
标记 |
|
2 |
二线制-适用于单支 |
3 |
三线制-适用于单支 |
4 |
四线制-适用于单支或者双支 |
6 |
六线制-适用于双支 |
标记S- |
传感器直径 |
3 |
Ф3 |
4 |
Ф4 |
5 |
Ф5 |
6 |
Ф6 |
8 |
Ф8 |
|
标记 |
传感器长度 |
×杆长 |
L= mm |
|
|
+引线长度 |
l= mm |
|
|
