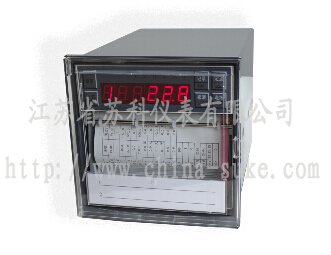

slkR-1000有纸记录仪

有纸记录仪概述
   slkR-1000型有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。有纸记录仪可连续记录和数字打印。
   slkR-1000型有纸记录仪的每个通道均可直接选择接收多种热电偶热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。有纸记录仪可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。有纸记录仪被广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
主要性能及技术指标
1.输入通道
•单点 双点 三点 四点 五点 六点 八点
•每个通道的测量信号种类可由用户自己设定也可在定货时注明。[由厂方为用户设定好]
2.通道隔离:
•输入通道之间相互隔离,无干扰。
3.显示功能:
•测量值的定点或巡回显示
•设定参数显示[在设定状态下]
•报警提示符及提示灯
•时间显示[在所有输入信号全部关闭情况下]
4.记录功能:
•采用进口固定式热敏头,无笔墨消耗,无笔位
•误差,抗震动
•在100mm范围内有800个热印点
•对测量值进行趋势记录和数字记录
•在记录曲线同时打印标尺刻度及每个通道标记
•每隔100mm打印一次刻度值、当前时间和走纸速度
5.实时时间:
•由键盘设定当前日期和时间
•即使掉电,也不影响正常计时
6.曲线迁移功能:
• 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开。
7.标度变换功能:
• 对于电压及电流输入信号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8.输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。
表一

信号种类

量程代码

测量范围


mA

01

010mA

mA

02

420mA

mA开方

03

420mA开方

mV

11

020mV

mV

12

050mV

mV

13

0100mV

V

14

05V

V

15

15V

V开方

16

15V开方



Pt100

21

-50.0550.0 °C

Cu100

22

-50.0150.0 °C

Cu50

23

-50.0150.0 °C

远传压力电阻

24

0400Ω

T

31

0.0400.0 °C

E

32

01000 °C

K

33

01300 °C

S

34

01750 °C

B

35

5001800 °C

关闭通道

00

该通道关闭


9.走纸速度: 通过键盘任意设定,走纸速度为10 mm/h到990mm/h。
10.报警功能:
• 提供六组继电器接点输出,由用户任意组合使用
• 每个通道报警均可选择上限、下限、差值上限、差值下限
• 每个通道的报警回差可设定,继电器动作时有指示灯提示
• 继电器触点容量:24VDC, 3A; 220VAC, 3A
11.通讯:
可提供RS232C或RS485通讯接口
【此项为扩展功能,定货时须注明】
12.模拟量输出:
可提供两路4 ~ 20 mA模拟量传送输出
【此项为扩展功能,定货时须注明】
13.采样周期: 0.6S
14.数字显示及报警精度: ±0.2%F?S
15.趋势记录精度: ±0.2% 「两幅」
16.数字记录精度: ±0.2%F?S
17. 输入阻抗: 大于10MW 〖注:进行电流测量时,输入阻抗为250W〗 18.功率消耗: 不大于30W
19.正常工作环境: 温度范围:0~50°C 湿度范围:10~85 % R?H
20.电源电压: 220 V; 50 Hz
21.外形尺寸: 144 ´ 144 ´ 200 mm
22.开孔尺寸: 138+1 ´ 138+1 mm
有纸记录仪产品选型
型号

型谱

说明

slkR

1001



1路输入

1002



2路输入

1003



3路输入

1004



4路输入

1005



5路输入

1006



6路输入

1008



8路输入

报警输出

B0



B1



1路报警

B2



2路报警

B3



3路报警

B4



4路报警

B5



5路报警

B6



6路报警

通讯方式

0



R



串行通讯RS232

S



串行通讯RS485

输出信号

X0



X1



1路4~20mA

X2



2路4~20mA

馈电输出

0



V1



1路DC24V配电

V2



2路DC24V配电

供电方式

0

AC220V供电

W

DC24V 供电

选型须知:
注:
1、带电流输出功能的有纸记录仪多可同时接入六路信号
2、带DC24V馈电输出的有纸记录仪多可同时接入六路信号
3、带F0值灭菌功能的有纸记录仪多可同时接入六路信号
设定状态下,数码管依次显示的内容:
设定状态下,数码管依次显示的内容
工作原理及特点简介
   每路输入信号经程控放大,24位分辨率A/D转换,光电隔离送至单片机处理。从而彻底消除了各输入通道之间的干扰,消除了输入通道与CPU之间的干扰。使用高精度数字温度传感器,进行热电偶的冷端温度补偿。为了提高长期稳定性,有纸记录仪放弃了传统的用电位器调整放大倍数及零点的方法,代之以软件程序调校法,并实现了放大倍数的程控放大。出厂前厂方对各参数均已调试完成。用户可通过键盘设定对系统误差进行平移校正。

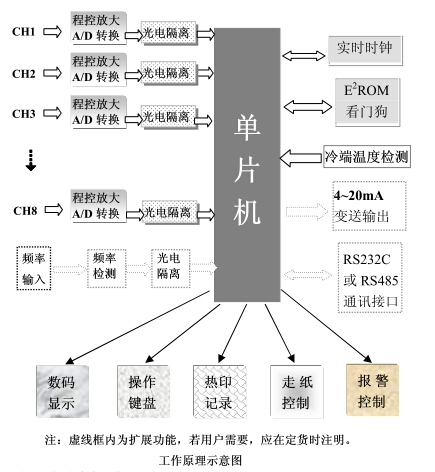

有纸记录仪工作原理示意图

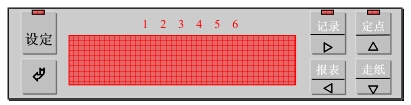

显示和记录
有纸记录仪显示和记录
显示方式:

  1. 在测量状态下,显示通道号和测量值
  2. 在设定状态下,显示设定内容
  3. 在通道全部关闭是,显示实时时间
  4. 六个指示灯为继电器动作号码提示灯

记录方式
打印记录曲线{记录状态,记录指示灯亮}
有纸记录仪打印记录曲线示意图
打印设定参数[在记录指示灯灭时,按“报表”键]
有纸记录仪打印设定参数
打印测量值数据[在记录指示灯亮时,按“报表”键]
有纸记录仪打印测量值数据
