阻抗法确定流体液位的非满管电磁流量计介绍

来源:作者:发表时间:2017-09-06 09:08:54

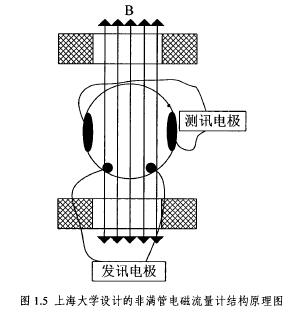

        从下图,该电磁流量计的结构原理框图,来分析非满管电磁流量计的测量原理。在测量管底部有一对发讯电极,通过一个发讯控制器控制发讯电极的输入,两个测讯电极间形成一个电势信号,测量此时两个长弧形测讯电极上的电势信号,由测讯电极测得的电势信号与发讯电极的输入的比值,可以试验确定该比值与流体液位值的函数,确定得到流体的液位值,图中测量管上下分布着励磁线圈,输出励磁电流到励磁线圈,产生不同的磁场,当流体以流速流过的测量管的时候,两个测讯电极得到该流速下的电势信号,计算得到流速,由液位值和流速计算得到流体的流量。长弧形测讯电极的长度,决定了可测量非满管流量的最低液位。

上海大学设计的非满管电磁流量计结构原理图
阻抗法确定流体液位的非满管电磁流量计
        阻抗法是通过测量流体阻抗的方式,确定流体的液位高度,该方法的结构图与图相似,只是去掉了测量管底部的发讯电极,测讯电极仍然是分布在测量管两侧的长弧形电极,在励磁单元产生磁场时,当流体流过测量管,切割磁力线时,长弧形电极测量得到与流体流速相关的感应电动势,计算得到流体的流速,在励磁单元不产生磁场的情况下,向该对长弧形电极输入电流,测量长弧形电极对应的电压,由电压除以输入电流得到非满管液位值下的流体阻抗,由阻抗和非满管液位值的对应关系,计算得到液位值,再由液位值可以得到此时刻流体的横截面积以及长弧形电极测量得到的感应电动势与流速间的关系,确定流速由横截面积和流速计算得到非满管流体的流量。

        另外,还有像东芝公司采用的功能型磁场分布技术测量非满管流体的流量,以及采用插入式液位计和降低电极对的位置相结合的方式进行非满管流量的测量。
