为了在最可靠的条件下使用流量传感器,有必要考虑流量计安装的管道和位置。虽然不是绝对必要,但应遵循这些建议以最大程度地稳定流量测量。

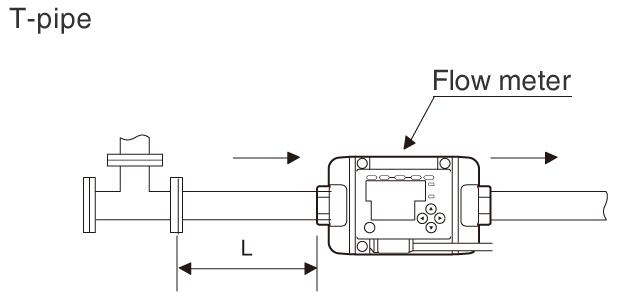

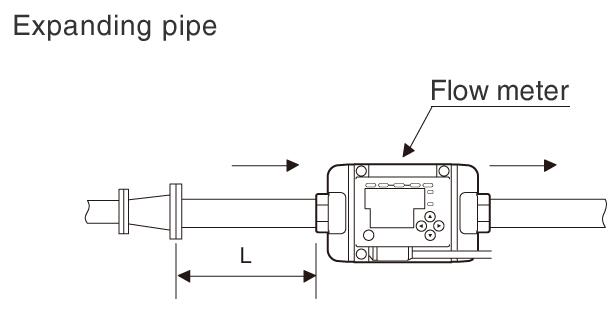

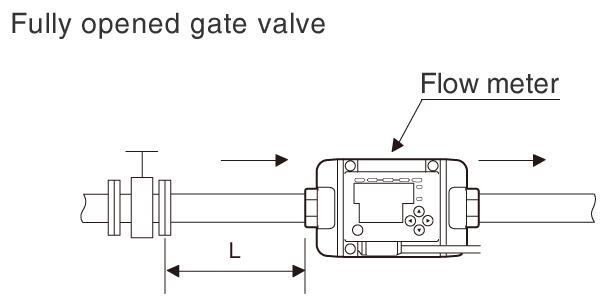

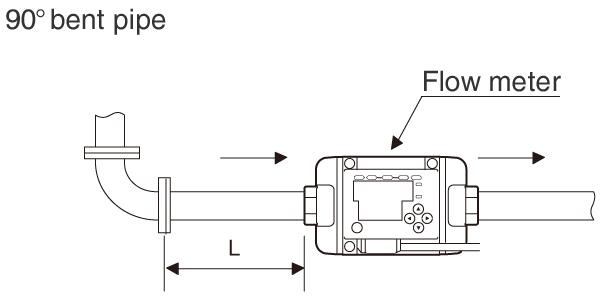

1.安装直管段
创建层流状态
L = 5D或更多
L表示直管段的长度,D表示流量计单元的公称孔径。
您应该始终尝试在流量计的上游侧安装一段相当于内径5倍的直管。这限制了湍流并形成层流状态。

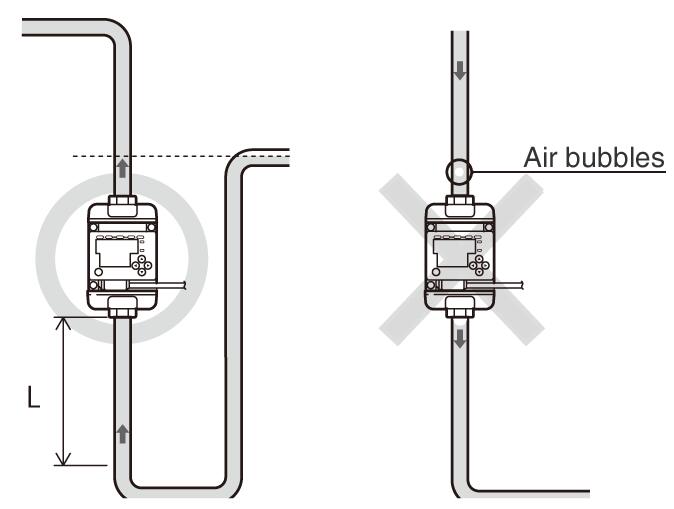

2.监视从低位到高位的流程
创建一个完整的卷状态
流量传感器可以在流量路径处于满量程状态时更好地测量流量。由于重力,水在下部积聚。如上图和下图所示,当水流入管道时,会保持全量状态。

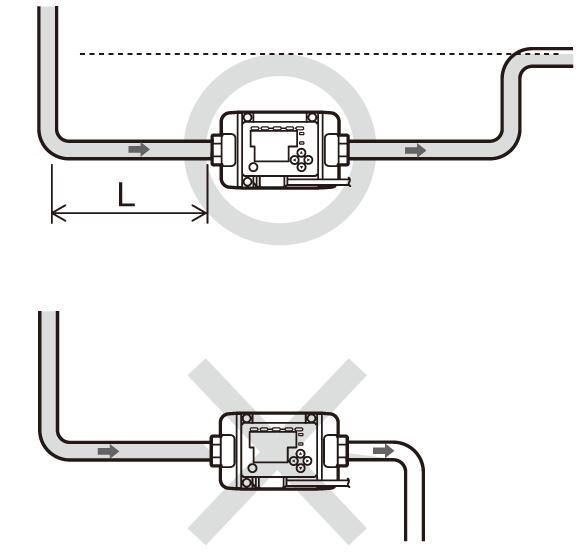

3.安装在管道的下部
创建一个完整的卷状态

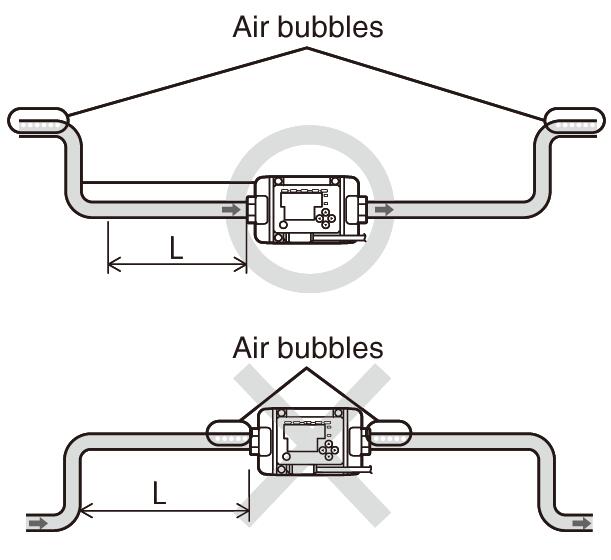

4.安装在管道的下部
防止气泡混入流体中
气泡收集在水的上部。当如上图所示弯曲管道时,可以防止气泡混入流体中。

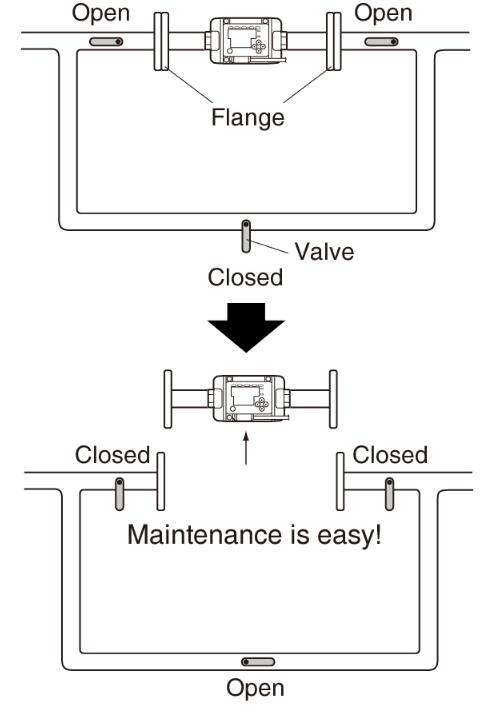

5.安装旁路线
提高维护能力
