耐高温氟塑料安装线及电缆

耐高温氟塑料安装线及电缆
    耐高温氟塑料安装线及电缆适用于高温条件、低温条件或特殊环境中(如酸、碱、油、化学试剂等)供电器设备或仪表设备的连接,以及上述条件需用的电缆。

● 型号及名称
聚全氟乙丙烯绝缘安装线(简称F46安装线)。
AF46-聚全氟乙丙烯绝缘安装线。
AF46P-聚全氟乙丙烯绝缘屏蔽安装线。
AF46F46P-聚全氟乙丙烯绝缘屏蔽护套安装线(缆)。
可熔性聚四氟乙烯绝缘安装线(简称安装线)。
AF4-聚四氟乙烯绝缘安装线。
AF4P-聚四氟乙烯绝缘屏蔽安装线。
●使用特性
电线的工作电压为交流额定电压500V,直流电压1000V,根据导体线芯材料不同,其长期使用温度
不高于:镀锡导体150℃,镀银铜导体200℃,镀镍铜导体260℃。
绝缘电阻:(20℃)不低于1000000MΩ·m。

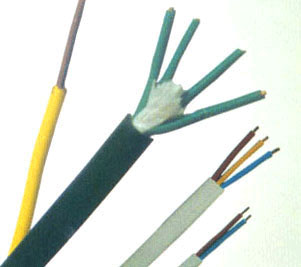

●产品结构图
●规格尺寸参考数据(代表规格)

线芯标
称截面
(mm2)
线芯标称 大外径(mm) 计算重量kg/km 20℃时
直流电
阻不大
于Ω/KM

成缆
芯数
根数/直径
(mm)
外径
(mm)
AF46 AF46P AF46
AF46P
AF4 AF4P AF46 AF46P AF4 AF4P
1 0.20 7/0.20 0.60 1.35 1.85 2.6 1.4 1.95 4.23 8.65 4.91 10.21 90 24
2 0.35 19/0.15 0.75 1.6 2.1 2.9 1.6 2.2 6.57 12.57 6.79 12.09 58 20
3 0.50 19/0.18 0.90 1.75 2.25 3.1 1.8 2.4 8.05 14.21 9.02 16.68 41.3 16
4 0.75 19/0.23 1.15 2.0 2.6 3.5 2.0 2.6 11.74 20.7 13.48 21.54 24.6 16
5 1.00 19/0.26 1.30 2.2 2.75 3.6 2.3 2.9 14.3 23.21 16.22 25.96 19.3 12
6 1.50 19/0.32 1.60 2.6 3.3 4.1 2.7 3.3 21.5 32.5 23.33 33.53 12.7 12
7 2.00 19/0.37 1.85 2.9 3.6 4.4 3.0 3.6 27.8 39.15 29.93 40.43 10.2 8
8 2.50 49/0.26 2.34 3.5 4.1 4.9 3.5 4.2 36.34 50.02 38.3 50.70 7.4 8
9 3.00 49/0.28 2.52 3.7 4.3 5.3 3.8 4.5 41.54 55.5 44.6 57.27 6.45 4
10 4.00 49/0.32 2.88 4.2 4.9 5.9 4.2 4.9 57.2 75.2 57.2 75.20 5.0 4
11 5.00 49/0.36 3.24 4.6 5.3 6.3 4.6 5.3 69.3 92.9 69.3 92.9 4.1 2
12 6.00 49/0.39 3.51 4.6 5.9 6.6 4.9 5.6 80.15 104.1 80.15 104.0 3.3 2
