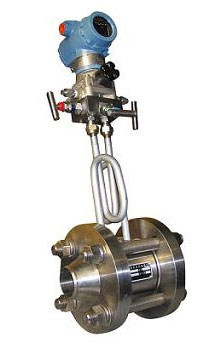

slkLG一体化孔板流量计
|
概述
slkLG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工茁度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
型号 |
说 明 |
| slkLG |
节流装置（孔板流量计） |
|
代号 |
按其结构特征的两大基本分类 |
|
K |
孔板 |
|
P |
喷嘴等 |
|
代号 |
公称压力（105Pa） |
|
2.5 |
2.5 |
|
10 |
10 |
|
16 |
16 |
|
25 |
25 |
|
64 |
64 |
|
100 |
100 |
|
200 |
200 |
|
代号 |
口径(mm) |
|
15～1200 |
15～1200mm |
|
代号 |
按其结构形式细分 |
|
H |
标准孔板(环室) |
|
Y |
标准孔板(法兰) |
|
K |
标准孔板(钻孔) |
|
I |
ISA 1932喷嘴 |
|
L |
长径喷嘴 |
|
W |
文丘利喷嘴 |
|
G |
经典文丘利管 |
|
S |
双重孔板 |
|
Q |
圆缺孔板 |
|
Z |
锥形入口孔板 |
|
R |
1/4圆孔板 |
|
P |
偏心孔板 |
|
N |
整体(内藏)孔板 |
|
X |
楔形孔板 |
|
T |
不在上述之列的特殊节流装置 |
|
代号 |
介质 |
|
1 |
液体 |
|
2 |
气体 |
|
3 |
蒸汽 |
|
4 |
高温液体 |
|
代号 |
补偿形式 |
|
N |
不带压力、温度补偿 |
|
P |
带压力补偿输出 |
|
T |
带温度补偿输出 |
|
Q |
带压力、温度补偿输出 |
|
代号 |
变送器差压量程范围 |
|
0 |
微差压量程 |
|
1 |
低差压量程 |
|
2 |
中差压量程 |
|
3 |
高差压量程 |
|
代号 |
是否带现场显示 |
|
W |
节流装置传感器 |
|
X |
智能节流装置（流量计） |
孔板流量计系列产品有：一体化孔板流量计；环形孔板流量计；平衡孔板流量计（平衡流量计）
|
|
