 您现在的位置 > 首页 > 温度仪表 > 压簧式热电偶




WRET-01、WRNT-01型压簧式热电偶

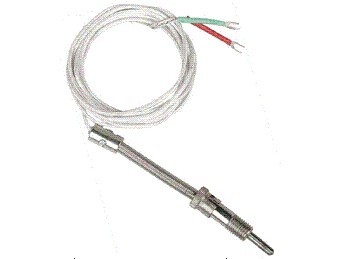

压簧式热电偶
详细介绍

    WRET-01、WRNT-01型压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧式热电偶与显示仪表等配套使用,可直接测量0~400℃范围内的温度。压簧式热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

●结构原理
WRET-01型压簧式热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。
WRET-01型压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
●安装方法
WRET-01型压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测
物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,后拧上锁紧卡套。
●型号规格

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E ( EA-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

WRNT-01
K ( EU-2 ) *
0-400
<5
不锈钢 1Cr18Ni9Ti

规格

连接螺栓mm

总长 Lmm

保护管 l  mm

1000
1500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60
注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“*”表示特殊规格订货
