简介

    卫生涡轮流量计采用了新型的卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，涡轮流量计同时采用了不锈钢外壳及不锈钢卡箍连接，方便流量计的快速拆卸、清洗，使涡轮流量计在使用过程中不易被污染，涡轮流量计且能有效防止测量流体残余物在测量管中的堆积[1] ，可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域

产品特点

传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

结构简单、牢固拆装方便。

采用快装式结构，方便清洗

测量范围宽，下限流速低。

压力损失小，重复性好，精度可达0.5％。

具有较好的抗电磁干扰和抗震动能力。

国际化标准，可替代同类进口产品

防腐防锈材质，适用于卫生行业

快装式结构，易于安装维护

精度高，重复性好

高品质涡轮，超出常规的量程范围



工作原理:



流体流经涡轮流量计传感器壳体时由于叶轮的叶片与流体的流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力后叶片旋转，在力矩平衡后转速稳定，在一定条件下转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢与线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量与累积流量。

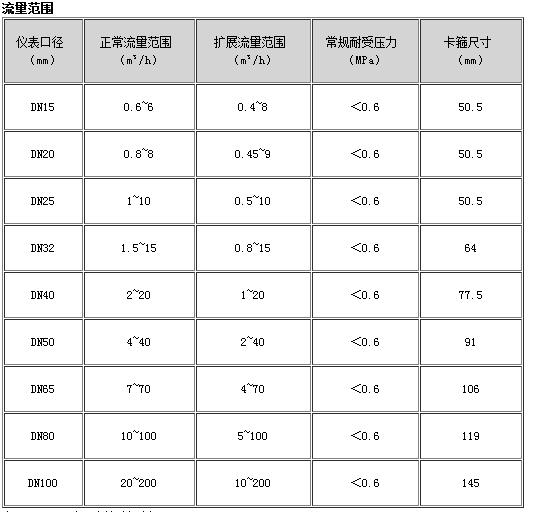

注：1、DN15以下为特殊订制

2、DN25及以内口径的卫生型卡箍外径为Ф50.5mm，DN32卡箍外径Ф50.5为特殊订制，其它卡箍尺寸为配套管径的尺寸。

3、扩展流量为非标准流量，不建议使用。
