1 测量原理和方法（根据JJG1037）2008《涡轮流量计检定规程》涡轮流量计是种流量测量仪表，流动流体的动力驱使涡轮叶片旋转，其旋转速度与体积流量近似成正比。通过流量计的流体体积示值是以涡轮叶轮转数为基准的。2数学模型流量计输出冲的频率与通过流量计的流量成正比，其仪表系数式中：Nij——第i...    1 测量原理和方法（根据JJG1037）2008《涡轮流量计检定规程》

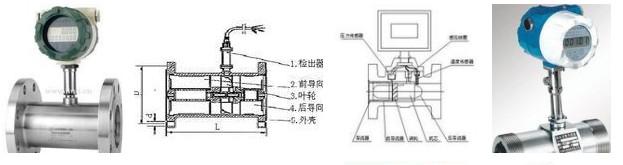

       涡轮流量计是种流量测量仪表，流动流体的动力驱使涡轮叶片旋转，其旋转速度与体积流量近似成正比。通过流量计的流体体积示值是以涡轮叶轮转数为基准的。

       2 数学模型

       流量计输出冲的频率与通过流量计的流量成正比，其仪表系数

       式中：Nij——第i检定点第j次检定时流量计显示仪表测得的冲数；

       Vij——第i检定点第j次检定时标准设备测得的实际体积，m3

    （pa）ij，（pm）ij，（ps）ij——分别为第i检定点第j次检定时的大气压力、流量计处和标准设备处的气体压力，Pa；

    （θs）ij，（θm）ij——分别第i检定点第j次检定时标准设备和流量计处的气体温度，；

    （Zm）ij，（Zs）ij——分别为第i检定点第j次检定时流量计处和标准设备处的气体压缩系数。

    3 涡轮流量计的不确定度分析览

    （1）本次校准用音速喷嘴气体流量标准设备的不确定度u1。

    音速喷嘴气体流量标准设备的不确定度为U=0.29%，（k=2）。

    （2）温度测量的不确定度u2

    采用0.%的温度传感器，U=0.20%，按矩形分布考虑。

表1 标准不确定度分量符号

    （3）压力测量的不确定度u3

    所用压力变送器的满量程为110kPa，U=0.11%，k=2，按矩形分布考虑。

    （4）时间测量的不确定度u4

    本设备采用晶振，时间的误差对测量结果响很小，故不考虑。

    （5）在该流量点仪表系数重复性u5

    将该流量点仪表系数重复性ur（Ki）的值带入，ur（Ki）=0.01%，测量数据见表2。

表2

   4 合成标准不确定度

    由览表提供的数据，计算合成标准不确定度为：

    5 扩展标准不确定度评定

   取置信概率为95%，由t值分布表可得k=2，则扩展不确定度评定为。
