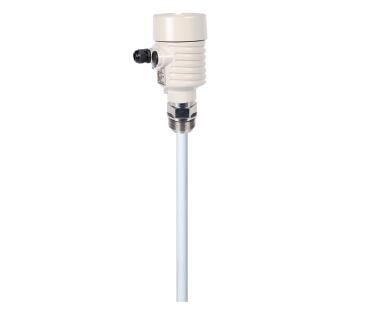

slkGW52防腐导波雷达物位计
|
测量原理
slkGW52防腐导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化成物位信号。
slkGW52防腐导波雷达物位计参数
应 用：强腐蚀性液体
测量范围：杆式6m/缆式20m
过程连接：PTFE法兰
介质温度：-40~150℃
过程压力：-0.1~1.6Mpa
精 度：±10mm
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)

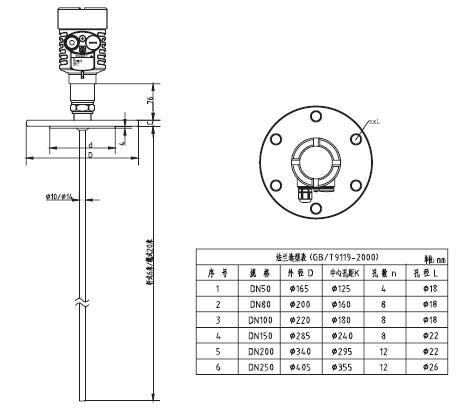

slkGW52防腐导波雷达物位计外型尺寸图

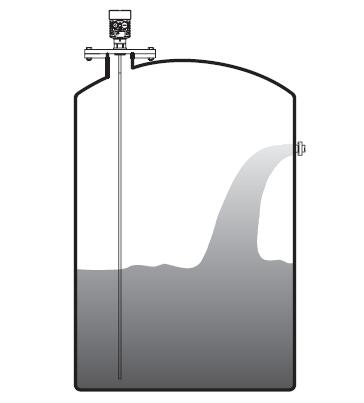

slkGW52防腐导波雷达物位计安装图
slkGW52防腐导波雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
传感器/缆式探头 |
A 杆Φ12mm
B 缆Φ8mm |
过程连接/材料 |
D 法兰DN80 PN16C不锈钢
E 法兰DN100 PN16C不锈钢
F 法兰DN150 PN16C不锈钢
H 法兰DN200 PN16C不锈钢
K 法兰DN250 PN16C不锈钢
Y特殊定制 |
密封/过程温度 |
P 普通密封/-40…150℃ |
电子单元 |
3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/（-24）VDC /HART四线制
5 (4~20)mA/（-220）VAC /HART四线制 |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
