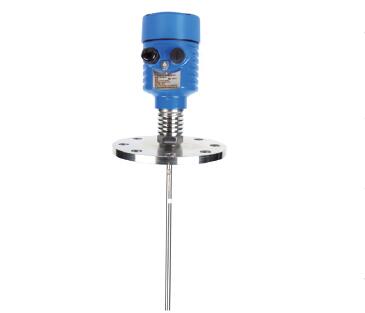

slkGW56高温导波雷达物位计
|
测量原理
slkGW55高温导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化成物位信号。
slkGW高温导波雷达物位计参数
应 用：液体、高温高压工况
测量范围：缆 30m/杆：6m
过程连接：螺纹、法兰
介质温度：-40~400℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)
slkGW高温导波雷达物位计外型尺寸图

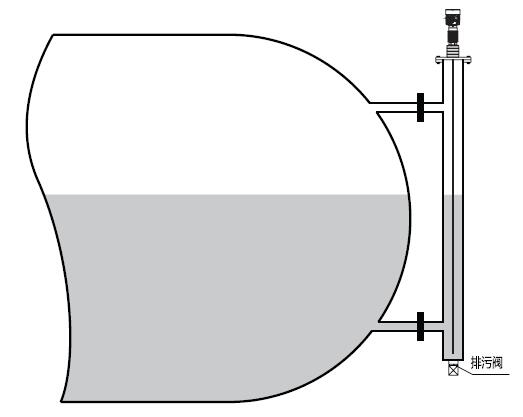

slkGW高温导波雷达物位计安装
slkGW高温导波雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
传感器/缆式探头 |
A液体Φ4mm
B 固体Φ6mm |
过程连接/材料 |
G G1?/螺纹 不锈钢
N 1?NPT螺纹 不锈钢
Y特殊定制 |
密封/过程温度 |
G 高温密封/-40~400℃带散热器 |
电子单元 |
3 (4~20)mA/（24）VDC/HART两线制
4 (4~20)mA/（-24）VDC /HART四线制
5 (4~20)mA/（-220）VAC /HART四线制 |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊约定 |
Y 特殊定制 |
