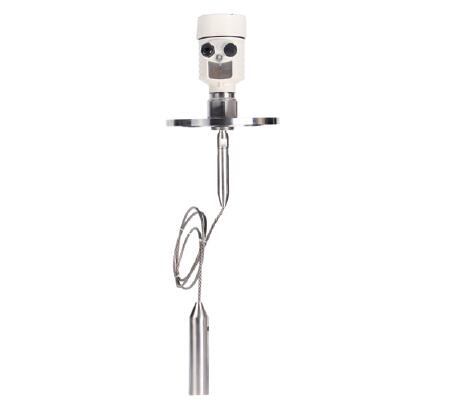

slkGW54缆式导波雷达物位计
|
输入
slkGW54缆式导波雷达物位计反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
slkGW54缆式导波雷达物位计参数
应 用：液体、固体颗粒
测量范围：缆 30m
过程连接：螺纹、法兰
介质温度：-40~250℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)

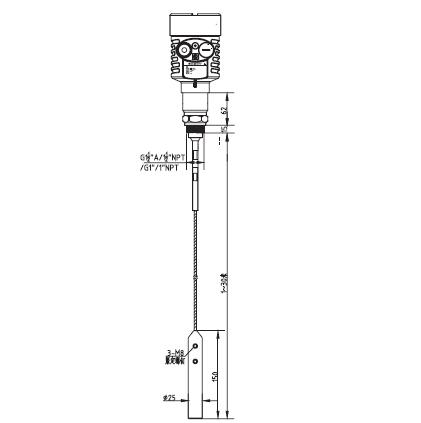

slkGW54缆式导波雷达物位计外型尺寸图

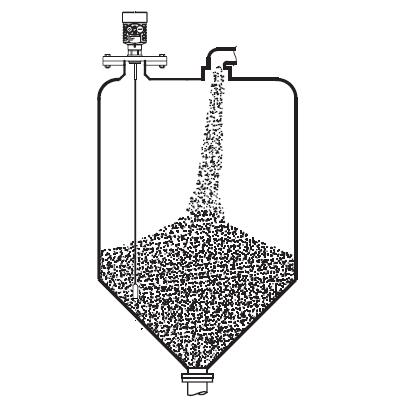

slkGW54缆式导波雷达物位计安装图
slkGW54缆式导波雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
传感器/缆式探头 |
A液体Φ4mm
B 固体Φ6mm |
过程连接/材料 |
G G1?/螺纹 不锈钢
GA G1A螺纹 不锈钢
N 1?NPT螺纹 不锈钢
NA 1NPT螺纹 不锈钢
C 法兰DN50 PN16C 不锈钢
D 法兰DN80 PN16C 不锈钢
E 法兰DN100 PN16C 不锈钢
F 法兰DN150 PN16C 不锈钢
H 法兰DN200 PN16C 不锈钢
K 法兰DN250 PN16C 不锈钢
Y特殊定制 |
密封/过程温度 |
P 普通密封/-40…100℃
G 高温密封/-40~250℃带散热器 |
电子单元 |
3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC /四线制
5 RS485/Modbus |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊约定 |
Y 特殊定制 |
