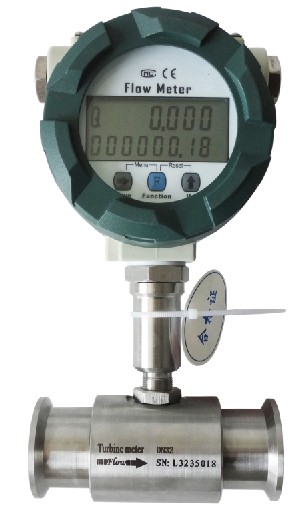

slkLWGYK系列卫生型涡轮流量计

slkWGYK系列卫生型涡轮流量计

    slkLWGYK系列卫生型涡轮流量计是由涡轮传感器与显示器组成,是一种精密流量测量仪表,其与流量积算控制仪配套使用可以对液体加料进行高精度的定量控制,由于其具有结构简单、测量精度高、采用快装式卡箍安装维护使用方便等特点被广泛应用于石油化工、冶金供水、造纸环保、食品等领域。
产品特点

  1. 传感篇硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
  2. 结构简单、牢固拆装方便。
  3. 采用快装式结构,方便清洗
  4. 测量范围宽,下限流速低。
  5. 压力损失小,重复性好,精度可达0.5%。
  6. 具有较好的抗电磁干扰和抗震动能力。
工作原理
    流体流经涡轮流量计传感器壳体时由于叶轮的叶片与流体的流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力后叶片旋转,在力矩平衡后转速稳定,在一定条件下转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢与线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量与累积流量。
流量范围

仪表口径
(mm)

正常流量范围
(m³/h)

扩展流量范围
(m³/h)

常规耐受压力
(MPa)

卡箍尺寸
(mm)

DN15

0.6~6

0.4~8

<0.6

50.5

DN20

0.8~8

0.45~9

<0.6

50.5

DN25

1~10

0.5~10

<0.6

50.5

DN32

1.5~15

0.8~15

<0.6

64

DN40

2~20

1~20

<0.6

77.5

DN50

4~40

2~40

<0.6

91

DN65

7~70

4~70

<0.6

106

DN80

10~100

5~100

<0.6

119

DN100

20~200

10~200

<0.6

145

注:1、DN15以下为特殊订制
2、DN25及以内口径的卫生型卡箍外径为Ф50.5mm,DN32卡箍外径Ф50.5为特殊订制,其它卡箍尺寸为配套管径的尺寸。
3、扩展流量为非标准流量,不建议使用。
产品选型

型 号

规格代号

说 明

slkLWGYK



卫生型涡轮流量计





公称通径(mm)

-15



正常流量范围(m³/h)

0.6~6



-20

0.8~8



-25

1~10



-32

1.5~15



-40

2~20



-50

4~40



-65

7~70



-80

10~100



-100

20~200



精度等级

B

0.5%





信号输出

M

一体化液晶显示带4~20mA输出

J

配套流量积算仪分体显示

S

带4~20mA输出并配套流量积算仪分体显示

I

4~20mA输出

T

一体化液晶显示不带电流信号输出

P

脉冲输出

隔爆要求

/NE

不隔爆

/EX

隔爆等级ExdiiBT4

介质温度

/NE

常温

其它要求

/□

在订货时注明


涡轮流量计相关产品:卫生型涡轮流量计气体涡轮流量计高压气体涡轮流量计
