应用：

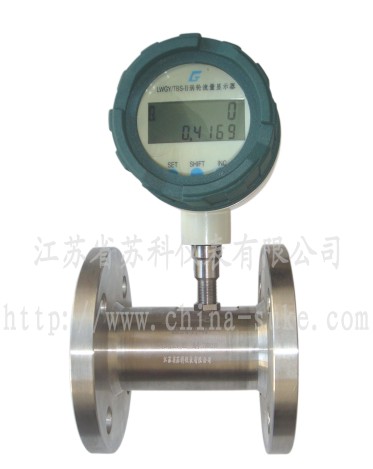

slkLWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。尤其适用于天然气、干煤气、压缩空气等的测量。
工作原理：
当被测流体流经传感器时，气体涡轮流量计传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性地改变磁电感应系统中的磁阻值，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号，经放大器放大后进行显示或传送至相应的流量积算仪表、PLC或上位计算机，进行流量或总量的测量。
LRT-I气体涡轮流量计现场显示表（锂电池供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：－20～60℃
介质温度：－20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
外壳组件的材料：ZL104铸铝合金
电源：3.6V锂电池(1年更换电池)
显示：6位LCD及工程单位显示
流量％、瞬时流量、累计流量有6种组合显示方式
输出：无输出
记忆功能：断电时，所有数据仍保留
误差修正：分段修正
外壳防护：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.5kg
LRT-Ⅱ气体涡轮流量计现场显示表（锂电池供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：－20～60℃
介质温度：－20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
外壳组件的材料：ZL104铸铝合金
电源：＋24VDC
显示：6位LCD及工程单位显示
流量％、瞬时流量、累计流量有6种组合显示方式
输出：脉冲或4～20mA
记忆功能：断电时，所有数据仍保留
误差修正：分段修正
外壳防护：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.8kg
LRT-Ⅲ气体涡轮流量计现场显示表（外供电）的技术性能
精确度：
瞬时流量：读数的0.5%
累计流量：读数的0.1%
环境温度：-20～60℃
介质温度：-20～120℃
*根据防爆温度组别决定介质温度
环境湿度：相对湿度5～100％(不允许有结露现象)
放大器外壳组件的材料：ZL104铝合金材料
电源：＋24V DC±4.8V DC
显示：3行LCD及工程单位显示
显示温度、压力、瞬时流量（标况、工况）、累计流量（标况、工况）
输出：
脉冲
4～20mA模拟
记忆功能：断电时，所有数据仍保留
记录功能（可选）：可追溯1年内的历史记录（时间、流量、温度和压力）
误差修正：自动温度压力补偿运算，分段修正
通信（可选）：RS485
外壳类别：IP65，防水，防尘
防爆等级：Ex dⅡBT4
重量：1.8kg
技术性能：
气体涡轮流量传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、最大压力损失见表
型号
规格 |
工作状态流量范围(m3/h) |
流体温度 |
环境温度 |
相对湿度 |
公称压力PN(MPa) |
最大压力损失(kPa) |
基本误差
1% |
基本误差
1.5% |
基本误差
2.5% |
LWGQ-15 |
|
|
1.5～7.5 |
-20～+120℃ |
-20～+60℃ |
≤95％ |
6.3 |
1 |
LWGQ-25 |
|
|
6～42 |
0.7 |
LWGQ-40 |
8.4～84 |
8.4～160 |
|
1.6
2.5
4.0 |
0.6 |
LWGQ-50 |
16.8～168 |
16.8～336 |
|
0.5 |
LWGQ-80 |
34～340 |
34～680 |
|
0.7 |
LWGQ-100 |
51～510 |
51～1020 |
|
0.7 |
LWGQ-150 |
98～980 |
98～1960 |
|
0.8 |
LWGQ-200 |
170～1700 |
170～2550 |
|
0.8 |
LWGQ-250 |
230～2300 |
230～3450 |
|
0.8 |
LWGQ-300 |
400～4000 |
400～6000 |
|
0.8 |
气体涡轮流量计型号规格：
| 型号 |
规格代号 |
说明 |
slkLW |
涡轮流量仪表
传感器
气体 |
|
G |
|
Q |
公称通径 |
-15
-25
-40
-50
-80
-100
-150
-200
-250
-300 |
15mm(管螺纹G1″)
25mm(管螺纹G11/4″)
40mm(法兰型)
50mm(法兰型)
80mm(法兰型)
100mm(法兰型)
150mm(法兰型)
200mm(法兰型)
250mm(法兰型)
300mm(法兰型) |
型式代号 |
A
B
C |
±2.5％(DN15,25)
±1.5％(1:15)
±1.0％(1:10) |
输出信号 |
P
I
T
M
C |
脉冲输出
4～20mA输出
现场瞬时/累积流量指示（LRT-Ⅰ，电池供电）
脉冲/4～20mA输出和现场瞬时/累积显示(LRT-Ⅱ)
自动温压补偿，脉冲/4～20mA输出和现场显示(LRT-Ⅲ) |
公称压力 |
C1
C2
C3
C4
C5
C6
C7 |
PN1.6MPa
PN2.5Mpa
PN4.0Mpa
PN6.3Mpa*
PN16Mpa*
PN25Mpa*
PN40Mpa* |
防爆要求 |
/NE
/EX |
不防爆
防爆等级Ex ib Ⅰ（脉冲，模拟）
或Ex dⅡ BT4（LRT-1） |
特殊选项 |
/□ |
例：高压等 |
注：1、法兰连接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者为特殊定货。
