引言

       流量计量仪表应用广泛，在我国现代化建设中发挥着重大的作用。针对电磁流量计量仪表的型式评价工作是保障其质量的重要手段，有着十分重要的意义。



       但是，目前国内实验室在高低温湿热环境条件变化的情况下，对能源计量仪表计量性能影响的试验，基本都是静态测量，即完成环境试验后将仪表从试验箱中取出再进行计量性能测试，无法真正做到测量环境变化时，对仪表计量性能进行在线测量  。针对这种检测需求，我们设计开发了一套“电磁流量计量仪表环境试验在线检测装置”。该装置可将流量管路直接接入到环境试验装置内，被测仪表可以从环境试验装置内部直接接入管路中，整个试验过程中，仪表完全处于被设定好的环境条件中，通过观察窗口可以观测仪表的测试数据，从而实现在环境条件变化时，测量仪表的计量性能，达到对计量仪表进行在线测量的目的。



1 检测装置的设计指标及基本结构

1. 1 技术参数

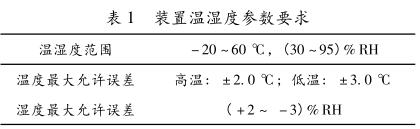

       依据技术规范的要求，该装置的温湿度参数要求如表 1 所示。

1. 2 外型结构设计

       目前广泛采用的 LBS 型水流量标准装置，可完成对 ф 65， ф 80， ф 100， ф 125， ф 150， ф 200 不同口径流量仪表的检测工作。外型结构的设计充分考虑了试验室的现有空间，同时，还要很便捷地实现对不同口径仪表的管路切换，使一台试验装置可以完成对不同口径仪表的检测试验。

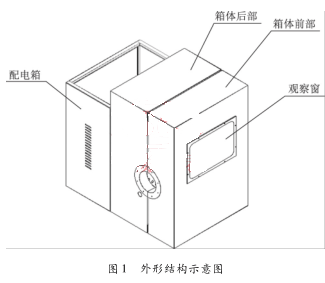

       为保证管路完整地连接到环境试验装置内，箱体设计成前后两部分，前后对接箱体，使管路完全置入到电磁流量计试验装置内。如图 1 所示。它是一种新的设计思路、新的设计理念。内外箱体材料选用 SUS304 不锈钢，板材厚度不小于 1. 2 mm。保温层材料为硬质阻燃聚氨脂发泡，其厚度不小于 100 mm，以达到良好的保温效果。

1. 3 不同口径管路的连接设计

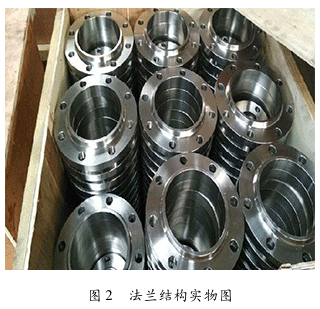

       将箱体连接管路处设计为法兰结构，同时将法兰分割成两体，法兰可以固定在试验装置上，在试验装置的两部分合在一起的时候会形成通孔。通孔的直径可与被测仪表所安装的管道相配合。通过更换不同口径的法兰，实现与不同口径管道的切换，达到对不同口径仪表的在线检测。如图 2 所示。

1. 4 控制系统的设计

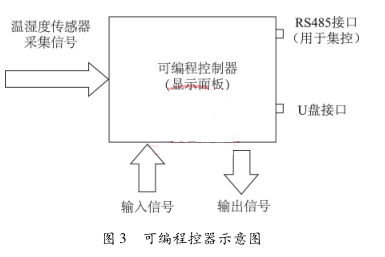

       选用7 吋 LCD 彩色液晶显示屏，可通过触摸控制，采用中文界面，可控制温度、湿度，同时设有超温保护、超压保护、水位控制及温湿度记录曲线等功能 。如图 3 所示。

       图 3 中，输入信号包括过载、超温、高水位、低水位、超压、欠压、过热、短路等报警信号; 输出信号包括加温、制冷、电源、排风、照明及总电源开关等信号。



1. 5 冷热循环系统的设计

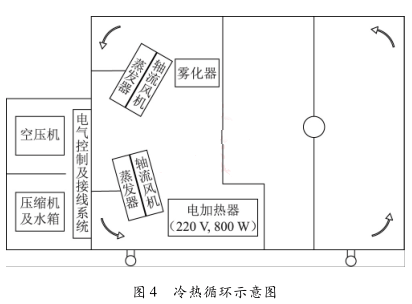

       制冷机组选用优质品牌。使用环保型制冷剂。空气冷却方式，制冷压力监控配有用于检测压缩机工况的压力传感器。低温联接管路采用优质无氧铜管。加热方式采用 304 不锈钢铠装，优质镍铬合金电热丝式加热器，PID 调节，执行元件为固态继电器。如图 4所示。

1. 6 喷雾系统的设计

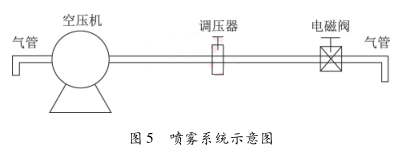

       喷雾系统采用电热蒸气式加湿，通过位式控制调节电磁阀，控制加湿。如图 5 所示。图中，调压器的主要功能是调整喷射的强度。另外，选用液位控制仪进行水位控制。

2 运行效果

2. 1 测试验证

       依据 JJF 1101 － 2003 环境试验设备温度、湿度校准规范，选用多路温湿度巡显仪对该装置进行校准，校准结果及中国计量科学研究院专家对该装置进行现场校准结果的数据表明，该装置的检测结果完全满足我们设计的技术指标要求。其高温温度最大误差: －0. 6 ℃; 低温温度最大误差: － 0. 8 ℃; 湿度最大误差: －0. 9%RH。



2. 2 运行结果

       目前，该装置已投入到我院实际的现场在线检测试验工作中，试验表明，由于有了该装置的开发，真正实现了电磁流量计量仪表在温湿度环境条件变化的条件下，进行在线检测，满足了规程、规范的技术要求。



3 结语

        目前“电磁流量计量仪表环境试验在线检测装置”已通过了国家质检总局科技司委托天津市市场和质量监督管理委员会在天津组织专家对该装置的验收。该装置完全能 够 满 足 对 ф 65， ф 80， ф 100， ф 125， ф 150，ф 200 不同口径流量仪表，在不同温湿度环境条件下的在线检测工作，该装置最大的亮点是突破传统的设计理念，把试验箱体分割成两半，实现前后对接，良好的密封。把管路及被测仪表直接接入到环境试验装置内，实现真正意义上的环境试验的在线检测。同时，通过更换试验箱体的法兰，实现对不同口径流量仪表的检测。
