管道杂散电流干扰对电磁流量计的影响及其排除方法

来源:作者:发表时间:2018-08-28 15:03:26

     通常,电磁流量计的流量传感器要求与其连接的管道一起有良好的接地;但当管网有大杂散电流影响电磁流量计正常测量时,却必须反其道而行之,电磁流量传感器和与其连接的管道之间要电气绝缘。

    浙江省某市自来水公司安装了两台900mm大管径SCLDG-900型电磁流量计,于1997年启用。其中一台运行正常,另一台在1一2小时周期内仪表输出出现0%一50%满度值波动的不正常现象。分析管网运行状况,排除了流动波动的可能性,认为是流量测量方面的问题。

一、仪表安装和周围环境

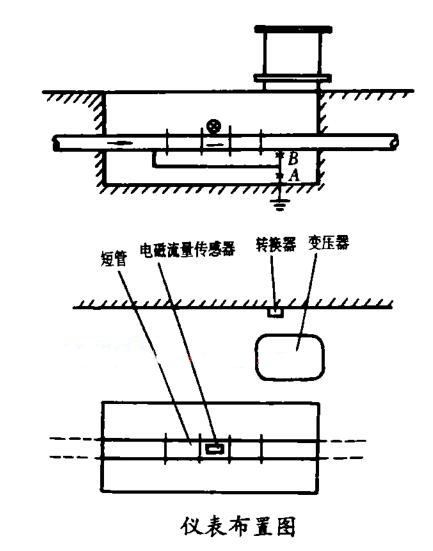

    勘察现场,仪表布置及周围环境如下图所示。电磁流量计安装、电气连接和接地基本符合《使用说明书》规定的要求。与流量传感器连接的管道是有水泥衬里的钢管,流量传感器上下游紧接一段长0.5m的无衬里的短钢管。sc100型电磁流量转换器与传感器相距约10m。
电磁流量计仪表布置安装图
    有一几百kVA的三相变压器安装在电磁流量计附近,它离流量传感器和流量转换器的距离分别约8m和2m

二、故障原因分析和采取措施
    1.故障分析
    根据分析,故障原因可能有以下两种:①大功率变压器所产生的磁场干扰;②管道上杂散电流干扰。要证明是否是变压器磁场干扰影响,因要关闭变压器涉及面广,故安排为第二步检查,首先检查是否是管道上杂散电流干扰。检查方法是电磁流量传感器不加激磁电流,用示波器测两电极间的电势,其值应该为零。本案例测得波形畸变的交流电势,峰值峪高达1V,当仪表输出波动时,前置放大器的输出亦出现饱和现象;而通常电磁流量计的流量信号仅为几个mV,前置放大器应处于线性范围。初步判断管网上杂散电流干扰是主要原因。

    2.采取措施
    绝缘紧接流量传感器的两短管和上下游管道的电气连接,连接法兰间的螺栓垫以绝缘材料垫圈,且在螺栓上套上绝缘套管。该工作可以在不停流运行状态下进行,28只螺栓逐个换上垫圈和增套绝缘套管。

三、效果
    完成上述改进措施后,电磁流量传感器与工艺管道电气绝缘而与被测水流处于同电位。仪表投入运行,其输出显示稳定正常,排除了电力变压器磁场干扰影响的可能性。间接验证了相隔8m的数百kVA的电力变压器对电磁流量计的影响,在通常的情况下可以忽略。
    为进一步寻找杂散电流干扰源头,在A点接人电流表,测得电流6OmA.AC;在B点接人电流表,电流为零。判断干扰源头来自流量传感器的上游。
    这一措施也可在有阴极保护电流管网上,作为排除电流干扰影响的方法。
