自来水公司谈电磁流量计的选型与安装使用

来源:陕西省咸阳市自来水公司作者:万文慧发表时间:2017-08-22 09:39:08

 摘 要:本文从理论出发结合现场实践,探讨了选型、安装使用及管理维护对用好电磁流量计的重要性。


        在多年的实际工作中,我们认为电磁流量计具有可靠性好以及精确度高的优点。因此,选用了很多电磁流量计作为流量计量的仪表。电磁流量计的测量原理是法拉第电磁感应定律,指的是当导体通过磁场时会在导体内部产生电势。

感应电势 E 为:

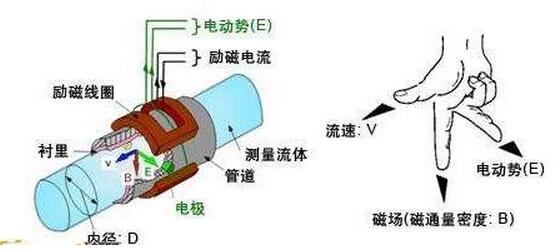

电磁流量计工作原理图
        E=KBVD
        式中:K—— — 仪表常数;
        B—— — 磁感应强度;
        V—— — 测量管截面内的平均流速;
        D—— — 测量管的内径。
        这种测量原理可应用于具有导电性的液体,该流体流入磁场垂直于流体方向的管道。在流体中感应生成的电势可利用对称分布的两个电极进行测量。感生的信号电压被转换成输出信号,显示出流量值。电磁流量计有下列特点:
        (1)无可动部件,可靠性高,长期稳定性好。
        (2)测量精度不受被测介质的压力﹑密度和粘度等物理参数变化的影响。
        (3)传感器几乎无压力损失,能量损耗极低。
        (4)具有自诊断功能。
        (5)有 4~20mA 电流输出信号,频率/脉冲输出信号。

1 选 型
        流量仪表的测量最重要的就是长期工作的稳定性和可靠性。长期使用应选择质量可靠、技术性能稳定、抗干扰能力强、智能化、高精度以及对温度变化不敏感的流量计。

        要想用好电磁流量计,首先应该对其基本原理有所了解,根据测量目的、测量对象和测量环境的要求,考虑所要装表的管道位置和周围环境是否能满足要求,再决定电磁流量计的选型。

        如果被测对象和客观条件好,则各种档次的电磁流量计基本都可正常运行;如果被测对象和客观条件不太好,则技术质量档次低的仪表不能正常运行,而技术质量档次高的仪表却有可能正常运行;如果当被测对象和客观环境很差的情况下,则任何档次的电磁流量计都可能无法正常计量。

        各种不同厂家或同一厂家不同型号的电磁流量计确实在水平和质量上有差异,在使用时应该有所选择。

经过多年的实践工作,笔者认为具体的选型有以下几点要注意:
        (1)选择设计理念、制作工艺先进及售后服务好的流量计品牌,符合EMC 要求,可靠性好。
        (2)电极选刮刀式的。在流量计的运行中定期可用手动机械清垢,附件刮清电极表面沾污物,否则电极上有污物后电磁流量计的信号不稳定。
        (3)对供水企业,若水质好,水中无杂质无腐蚀,则衬里选择氯丁橡胶,反之选四氟。
        (4)要选接地环。杂散电流对电磁流量计会有干扰,所以要做好接地。
        (5)防水等级选 IP68。IP68 的防护等级为潜水型,可以在水中工作,对潮湿等不良环境的适应性强。

2 安装和使用要求
        (1)安装点应充分远离高压电和变频器等干扰源,避免磁场干扰。
        (2)避免流量计受到阳光直射、雨淋等情况。
        (3)安装环境无过高温度和湿度(流量计适宜的环境温度是-20~+45℃,相对湿度是 5~85%),无过多灰尘和其它污染物。
        (4)安装接地环。接地是解决电磁干扰影响的一个很有效的措施。
        (5)安装的管道避免振动,振动是造成流量计故障很重要的原因。
        (6)计量井的空间便于流量计的安装和维护操作。要求流量计左右两端距井壁均不少于 0.5m,管道两侧距井壁均不少于 0.5m,管道底与井底距离不少于 0.2m。

3 管理维护
        (1)流量计由计量部门统一管理维护。未经计量部门同意,任何人不得私自操作流量计。
        (2)计量人员应定期巡视检查流量计的运行情况,并做好记录。各水厂值班人员发现流量计显示仪表失灵,精度下降,或出现其它故障以致不能正常计量时,应及时报计量部门进行处理。
        (3)计量人员定期学习培训,提高技术水平。有专人负责计量技术档案的收集整理工作,包括各种产品说明书及原始数据。
         经过多年的工作实践,笔者深深感到,每一项技术工作都是十分重要的,做好上道工序就为下道工序打好了基础,紧密衔接,环环相扣。

总之,理论联系实际,合理选型并且正确安装使用维护电磁流量计,就能避免或减少故障的发生,对生产经营过程实现优化管理与调度都有重大意义。

        作者:万文慧@电磁流量计
        版权:西安仕乐克仪表@陕西省咸阳市自来水公司
        转载请注明作者和版权以及文章网址,违者必究。
